技術規格
感測頭主要技術指標
測量範圍
邊緣：±5mm；測寬：10mm
收發頭距離
最大300mm
光源
半導體紅色雷射
線性度
收發頭距離100mm 時：±0.4%FS （±40μm）
重複精度
5μm
回應時間
250μs
介面
RS485
環境溫/濕度
-10℃～+50℃/35～85%RH（無凝露結冰）
儲存溫/濕度
-20℃～+70℃/35～85%RH（無凝露結冰）
防護等級
IP67
外殼材料
鋁合金
尺寸
21mm×61mm×10.6mm
控制器主要指標
型號
SEA-DM2-A/V
SEA-DM2
感測頭連接數量
Max. 2 對感測頭
Max. 2 對感測頭
感測頭連接方式
M8 6 針連接器
M8 6 針連接器
感測頭通信方式
RS-485（電纜線最長10m）
RS-485（電纜線最長10m）
顯示測量值
TFT 螢幕
TFT 螢幕
顯示指示燈
電源指示燈：綠色；輸出指示燈：紅
電源指示燈：綠色；輸出指示燈：紅
I/O 外部輸入
1路（同時對感測頭通道1/通道2有效）
I/O 開關量輸出
2路輸出PNP/NPN可選集電極開路
Max.100mA/DC 24V殘留電壓1.8V以下
I/O 類比輸出
2路輸出類比電流/電壓
電流：4～20mA（最大負載300Ω）
或電壓：0～10V（輸出電阻100Ω）
防護等級
IP50
IP50
使用環境溫/濕度
-20℃～+50℃/35～85%RH（無凝露結冰）
-20℃～+50℃/35～85%RH（無凝露結冰）
儲存環境溫/濕度
-20℃～+70℃/35～85%RH（無凝露結冰）
-20℃～+70℃/35～85%RH（無凝露結冰）
安裝方法
35mm DIN（可導電）
35mm DIN導軌（可導電）
外殼材質
PC+玻纖
PC+玻纖
EtherCAT 通訊單元技術指標
型號
SU1-EC
EtherCAT 節點間距離
Max. 100m
EtherCAT 傳輸速度
100Mbps
EtherCAT 對應功能
過程數據通信，信箱通信
連接感測器可連接機型
控制器SEA-DM2
連接感測器可連接個數
最大8個控制器（16對感測頭）
連接感測器可連接形式
10針連接器
PDO 通訊資料傳輸
支援
SDO 通訊資料傳輸
支援
使用環境溫/濕度
-20℃～+50℃/35～85%RH（無凝露結冰）
儲存環境溫/濕度
-40℃～+70℃/35～85%RH（無凝露結冰）
防護等級
IP50
安裝
35mm DIN 導軌（可導電）
外殼材質
PC+玻纖
糾偏感測器型號說明

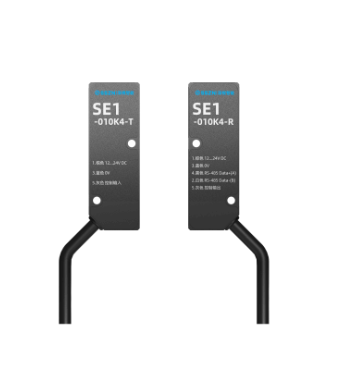

發射感測頭
SE1-010K4-T

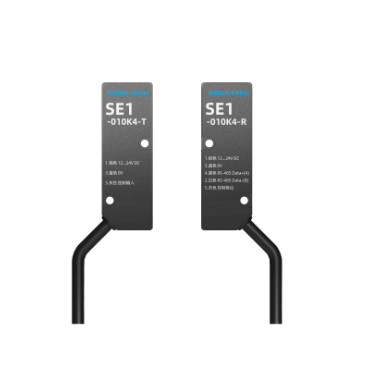

接受感測頭
SE1-010K4-R
控制器
SEA-DM2-A/V；SEA-DM2
EtherCAT 通用通訊模組
SU1-EC
2m 長Y 型線纜
SCB-EY-HA3-2m
5m 長Y 型線纜
SCB-EY-HA3-5m
5m 長延長線纜
SCB-EF-HA3-5m
