BECKHOFF ELX Terminals 提供防爆功能的ETHERCAT終端模組
-
案例名稱 -BECKHOFF ELX Terminals 提供防爆功能的ETHERCAT終端模組
-
應用說明 -應用說明 Application

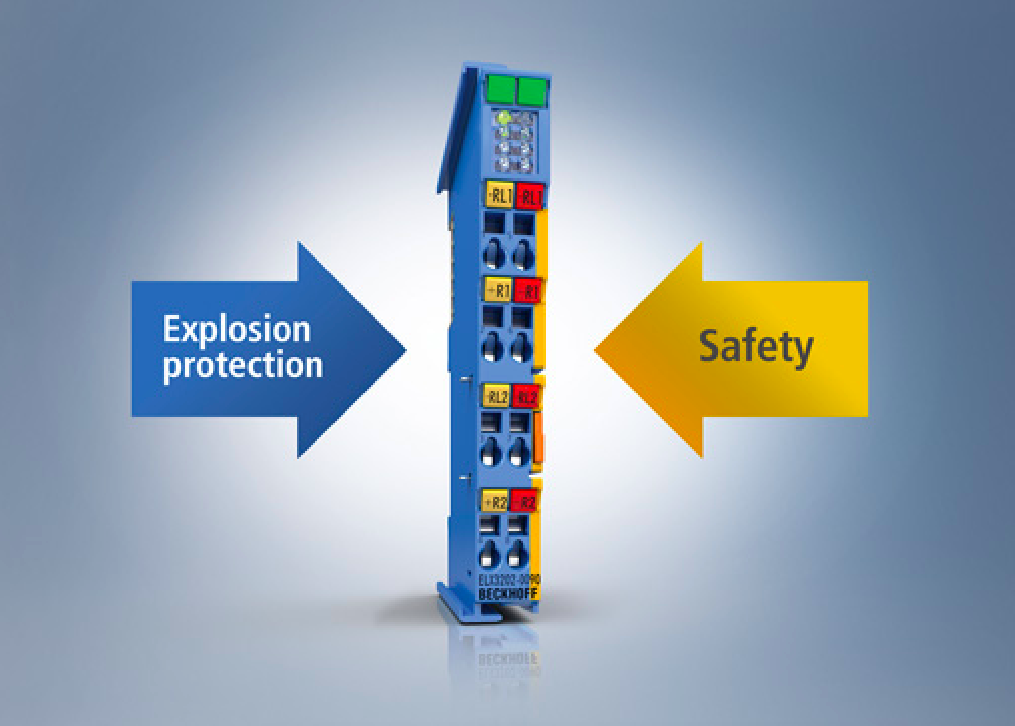

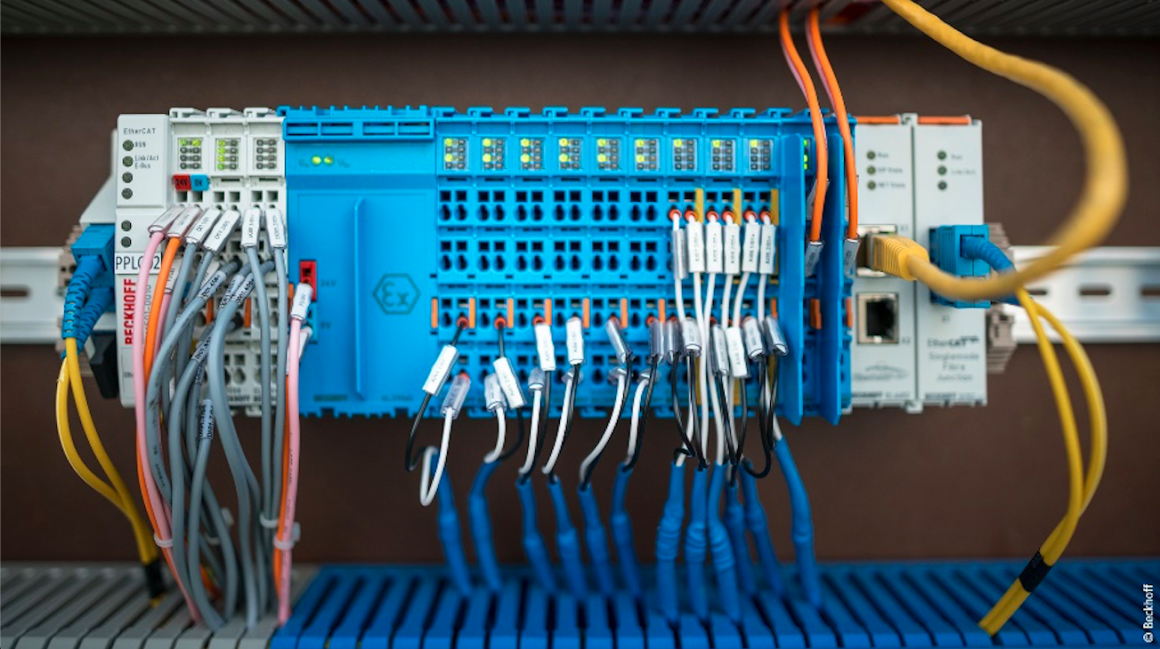

* BECKHOFF將高度緊湊的遠距I/O模組與隔離柵結合為ELX防爆終端模組，能與本質安全的現場設備、本質安全感測器、控制器等直接連接、通訊
利用ELX Terminals這種用途廣泛的配件，將可在有防爆需求的環境中，使用並發揮PC-based控制技術的開放式自動化系統的優勢。
* BECKHOFF本質安全型 ELX 系統可以直接獲取和處理來自危險區域的信號。通過帶電纜冗餘的光纖線路能夠可靠地遠端實現設備的自動化。

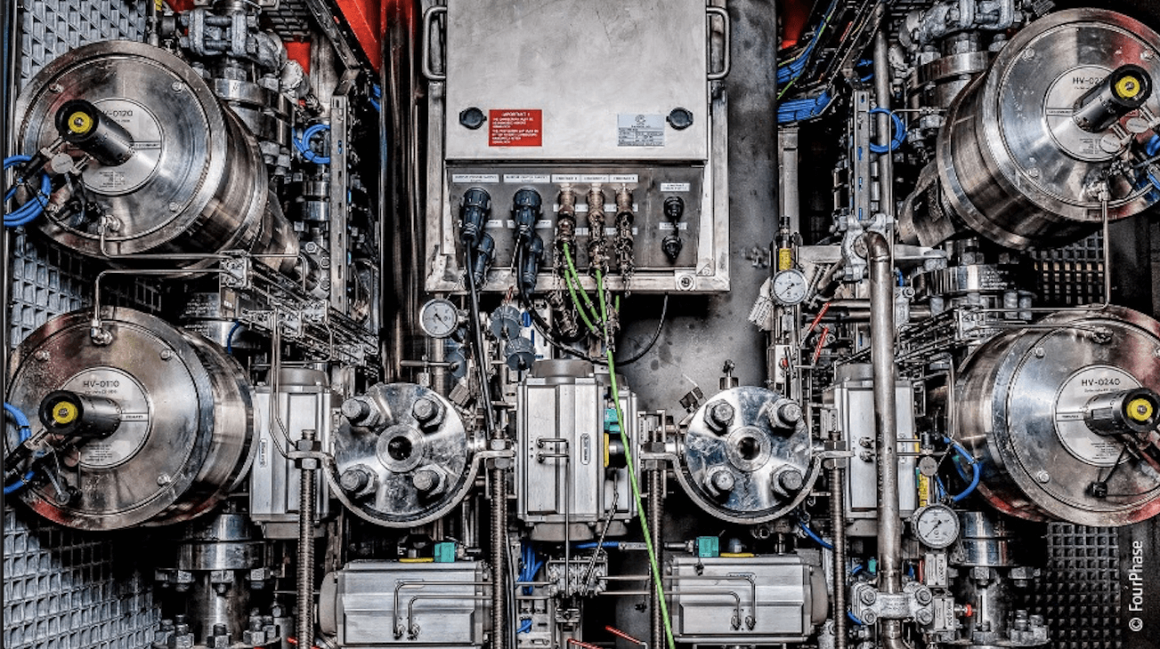

例：生產石油和天然氣是成本密集、高防爆需求的傳統產業，因此，需要一個性能可靠並邁向自動化的系統。
特色優點 Unique Features
* 成本效益(Cost-effectiveness)
* 高解析度&高精度，提供了高測量品質，在12mm的尺寸結構中，提供了多達8個本質安全的輸入。

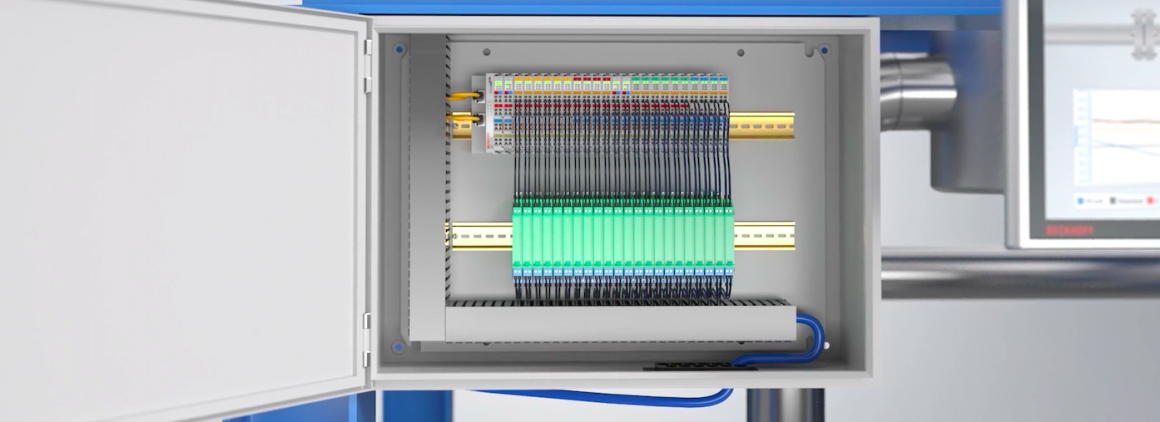

* 因不須加裝外部安全屏障此類中間設備才能達成防爆，而能以更少的元件完成數據診斷、防爆功能，故能顯著降低控制櫃的體積、配線等成本需求，以達成本&安全控制兼具的效果。
* ELX終端模組通過了ATEX, IECEx and NEC/CEC等各項認證，符合了各行業特定的防爆指南，也因此可以相同的ELXxxx終端模組來源應用於不同市場-以此減少了找尋不同供應商以符合不同成本的需求。
* 藉助ELX Terminals，客戶可以實現極其緊湊且兼具成本效益的控制架構，其支援EtherCAT而有的出色診斷功能，也有助於最大限度地減少工廠停機時間。
* 通信支援(Communication/interoperability)
* BECKHOFF的組件支援各種通訊協議，如EtherCAT、Profinet、Profibus、Modbus、EtherNet/IP、OPC UA等。這些標準化接口使BECKHOFF硬體組件可以整合到多種的工業過程控制系統中。
* ELX Terminals也能透過合適的現場總線耦合器與CX系列的Embedded PC，與控制系統進行連接後運用。
* 多類信號同步(Signal mix)
* 透過PC-based控制技術的原理，測量任務、功能安全、防爆等各種BECKHOFF EtherCAT I/O模組，可以自由組合並整合到一個控制系統中。
* 因此客戶可以使用一個高效、完善的解決方案，滿足應用程序端的各種需求。
* 測量功能結合(Combining various measurement functions)
* 而各種類型的信號測量，ELXxxx的I/O模組也都有支援，等同一般的I/O模組增加防爆功能後的版本。
* 透過擴展的防爆功能，如其內部完整廣泛的產品開發，不僅使客戶可為需求應用提供合適的ELX I/O模組組合，也可支援客戶對特定技術的開發。
* 冗餘(Redundancy)
* 用於ETHERCAT端子擴展的EK1110，可以透過使用兩個 ELX9410 供電端子連接到 ELX 端子段的末端。這使得ETHERCAT網段能通過Ethernet電纜來創建環形拓撲，藉助環網冗餘(ring redundancy)，即使單個EtherCAT設備發生故障，其它設備的通訊也不會受到影響，從而減少設備/機器的停機時間、減少損失。
應用機種 Product Model
* BECKHOFF ELXxxxx
