案例名稱 -充電基礎設施和電動車通訊
-
應用說明 -應用說明 Application

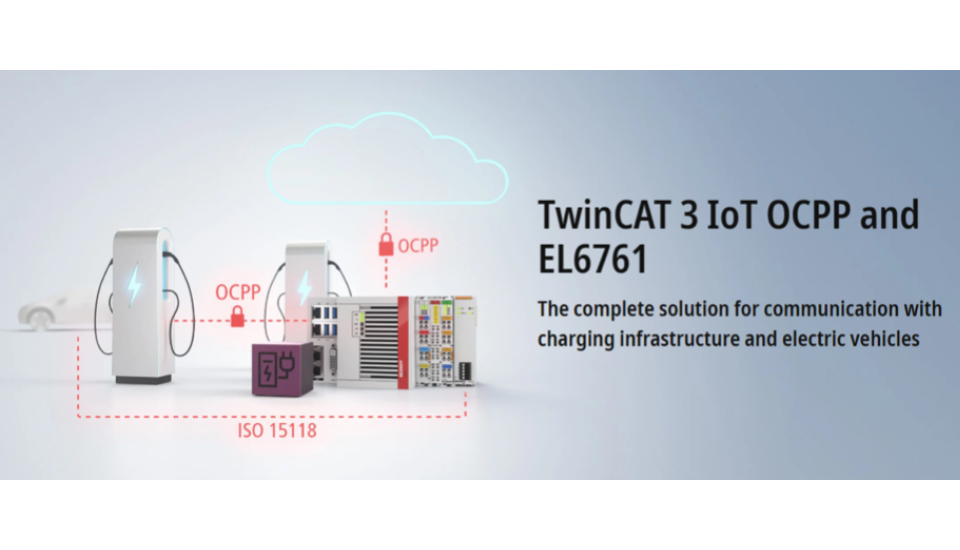

* TwinCAT 3 IoT OCPP 與 EL6761 EtherCAT模組完美融合：構成一個完整的適用於充電基礎設施應用的通訊系統
特色優點 Unique Features
* Beckhoff的TwinCAT IoT產品系列增加了基於WebSocket的IoT通信，支援開放充電協定（OCPP）。 OCPP 規範了電動車充電樁與相應的中央管理系統之間的通訊。 它可與符合IEC 61851和ISO 15118標準的新型EtherCAT通訊介面模組EL6761結合，構成一個通用的充電基礎設施通訊解決方案。 隨著最新的TwinCAT 3 IoT OCPP（TF6771）功能的推出，透過C++驅動程式可以實現OCPP，並封裝為PLC功能庫。考慮到市場需求，Beckhoff首先推出的是 OCPP 1.6和2.0.1版本。重點是以下兩個應用案例：
- TwinCAT與新的EL6761模組一起構成充電站控制平台，然後作為OCPP用戶端連接至中央管理系統
- 當透過OCPP協定連接其它充電站時，TwinCAT代表中央管理系統的一部分，例如為一個充電站網路提供本地負載管理。同時，TwinCAT可以連接到另一個管理系統，例如實現認證或開票機制等功能
EL6761 單通道通訊介面還提供兩個選項：EtherCAT 模組可用於實現充電基礎設施與電動車以及上層充電管理系統之間的通訊。此款模組支援符合IEC 61851標準的PWM通訊和符合ISO 15118標準的電力線路通訊這兩種完全獨立的通訊標準。後者俱有靈活的通訊通道，可用於實現汽車與充電站之間的資料傳輸。
應用機種 Product Model
* Beckhoff TF6771 | TwinCAT 3 IoT OCPP
* Beckhoff EL6761 | EtherCAT Terminal, 1-channel communication interface, ISO 15118 powerline, charge controller
