BECKHOFF工業相機
-
案例名稱 -BECKHOFF工業相機
-
應用說明 -應用說明 Application
應用於機器視覺的工業相機
特色優點 Unique Features
EtharCAT 連接
透過分散式時鐘實現與所有基於 EtherCAT 通訊的機器流程完整同步- 用於優化製造流程的即時應用
- 影像擷取與倍福光源及所有其他流程保持出色的精確度同步
- 無需外部觸發迴路
- 通過將視覺整合到控制系統中實現快速反應 - 使用單電纜技術（One Cable Technology）進行簡單的相機連接，實現供電和同步
- 透過 EtherCAT P 輕鬆整合到基礎設施中
- 影像數據儲存具有可靠的可追溯時間戳
- 減少接線工作，簡化調試和方便診斷

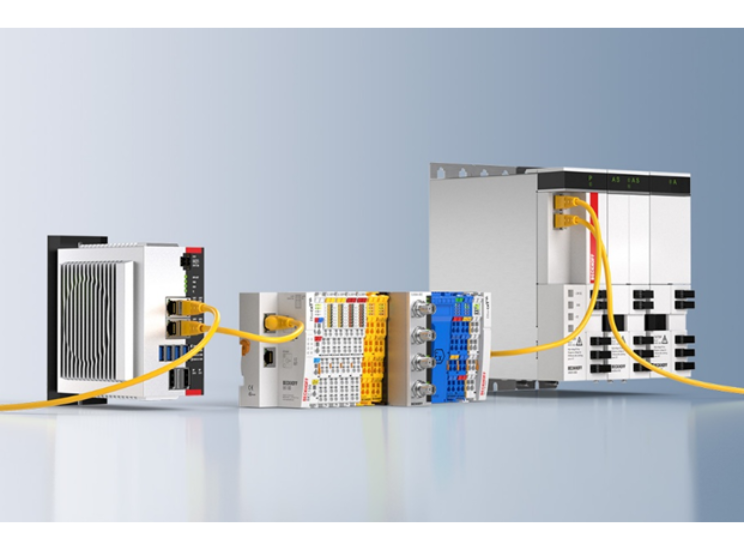

基於PC和EtherCAT的控制技術與2.5 Gbit/s高速相機完美互補

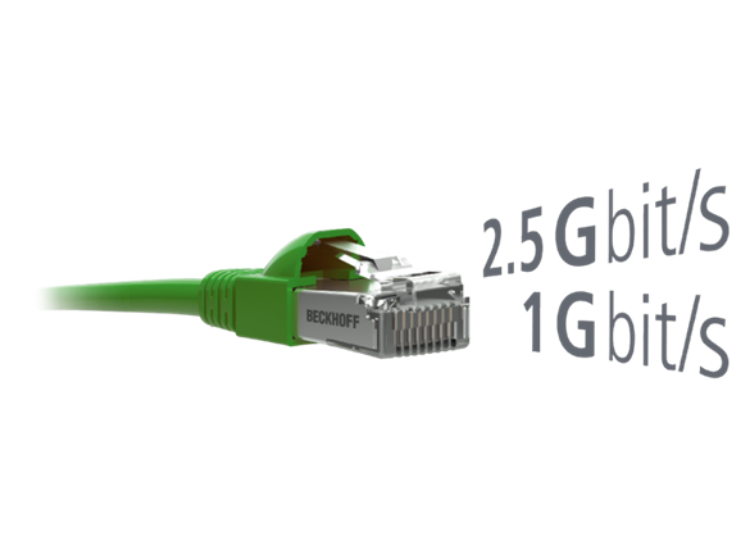

高頻寬
2.5 Gbit/s 的影像數據傳輸速度充分發揮相機的性能潛力- 提高幀刷新率
- 高效地利用 2.5 Gbit/s 的高傳輸速率
- 借助工業 LAN 技術
- 適用於任何電纜長度的工業 LAN 技術，實現更快的響應時間
- 與高性能工業 PC 完美匹配
- 所有系統組件高效協作以實現最大化生產力
工業 PC 支援 2.5 Gbit/s 的傳輸速率作為新標準，無需額外的硬體

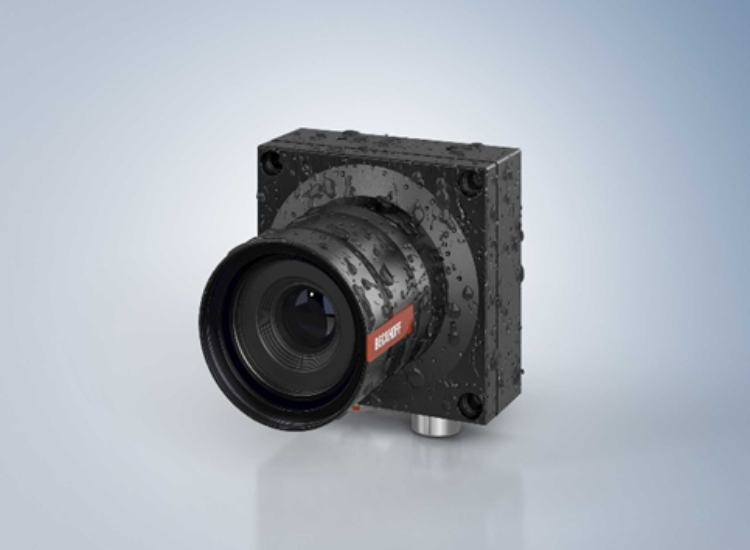

適合工業用途的設計
堅固外殼的優點- 精美的陽極氧化鋁相機外殼設計
- 高度可見的狀態 LED 燈，用於顯示操作狀態
- 鏡頭接觸保護，確保在清潔和維護過程中焦點位置不便，同時還能防水防塵，符合 IP65/67 標準
- 經過熱處理和抗反射性的玻璃，在清潔和處理時具有高機械強度和耐化學性
- 可選配用於玻璃表面的防碎膜
寬溫度範圍的優點- 提供更大的靈活性，開拓新的應用機會
- 即使在嚴苛環境中也能擴展應用可能性
- 簡化倉儲和採購流程
- 降低成本
自主研發和生產的優勢- 開發的外殼類型和技術的長期可用性得到保證
- 技術和品質方面最佳的視覺解決方案，具有一致的高水準功能
- 穩健的產品設計
- 與領先技術和零件供應商建立長期穩定的合作關係
配備熱硬化抗反射玻璃的鏡頭保護管可固定焦點位置，並在清潔和維護過程中非常耐用
安裝選項
機器設計自由度高- 較大的安裝面積可在應用中實現最佳散熱效果
- 由於採用專用的接地連接，接地和 EMC 概念易於實施
- 由於橫向連接平面，可在光軸上以較淺的安裝深度進行安裝
- 靈活的相機外殼安裝選項
- 四個 M4 螺絲，用於正面安裝
- 四個內嵌的 M5 螺紋，用於背面安裝
- 兩個橫向 M4 螺紋，例如：可用於三腳架螺紋連接器
一系列合適的連接電纜和安裝元件完善了相機的應用功能。

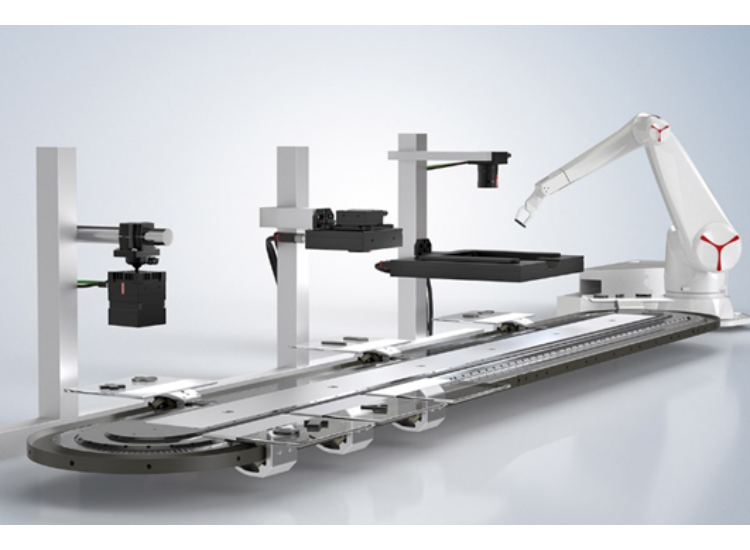

機器上的各種安裝選項

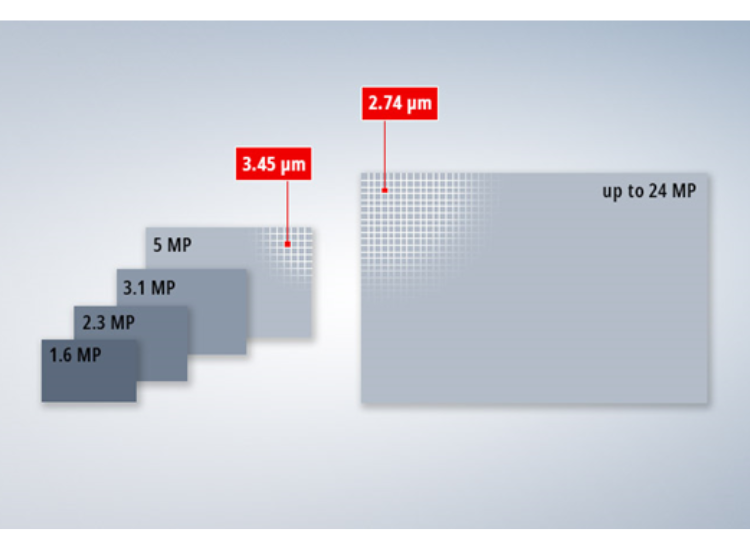

規模化感測器產品系列
從技術和品質上，為您的應用提供最佳的相機解決方案- 高性能 Sony 感測器產品組合，具有長期可用性和高性能
- 根據實際的白平衡情況進行調節
- 2.3 至 5 百萬畫素，採用經驗證的 3.45 µm 畫素間距
- 在 2.74 µm 畫素間距中，解析度提高到 2400 萬（24MP） - 視覺濾鏡：單色、彩色和偏振
- 一個系列即可實現不同的應用和影像分析功能
由於配備了適合感測器規格和解析度的鏡頭，因此能夠實現無誤差的視野成像。
根據同一系列的真實平衡情況調節感測器的解析度
應用機種 Product Model
* VCS2000 | Area scan cameras - 用於優化製造流程的即時應用
