集成功率和能源測量技術

符合 ISO 50001 標準的能源管理產品系列

精確的能源監控，實現最高效率
倍福提供用於即時能源監控的集成解決方案，可以直接在 EtherCAT I/O 系統中記錄電壓、電流和功率等電氣參數。這種透明度減少了機器停機時間，防止元件尺寸過大，並能夠快速響應電網故障，例如相位故障。與正常運行條件的偏差，包括由於軸承磨損而增加的功耗，可及早發現，以便及時干預。

使用 Beckhoff 進行面向未來的能源數據採集
除了基本的監控外，Beckhoff 還提供對關鍵電網參數的詳細分析，包括頻率、有功功率、無功功率和視在功率。無縫集成到控制系統中，無須外部側量技術，因為所有測量都直接在 EtherCAT I/O 系統內進行。實時處理可以即時檢測電網波動和異常情況，從而可以直接在控制系統中立即採取糾正措施。這不僅改善了故障管理，而且通過檢測機器磨損的早期跡象實現了預測性維護，從而最大限度地減少了過程中的停機時間。

主要優點：
● 支援 IoT 的解決方案：最大的能源消耗透明度。
● 高度可擴展的產品群組：同樣適用於簡單和複雜的應用。
● 來自單一來源的完整解決方案：完美協調的硬體、軟體和附件。
● 減少布線工作：得益於 EL344x 端子模組的分散式功率測量。
● 靈活性：適用於各種電壓範圍和行業。

EtherCAT 端子模組
用於功率測量和初步評估的多功能解決方案
從電網監控和過程控制到高端電力監控，機械和能源行業的能源管理需要適應性強的解決方案。
Beckhoff 的功率和能量測量端子模組專為各種應用而設計，並經過優化以滿足各種要求。可擴展的產品群組包括：
● 完全可插拔的測量系統，安裝輕鬆
● 由於採用電子銘牌，無須配置電流互感器
● 電壓、頻率和相位的閾值監控
● 電網和功率分析，最多可提供 600 個測量值
● 帶過採樣的高解析度電網監控
● 分散式功率測量，獲得準確的實時數據
● 通過使用 110 V AC 介面的電壓互感器整合到中壓電網中

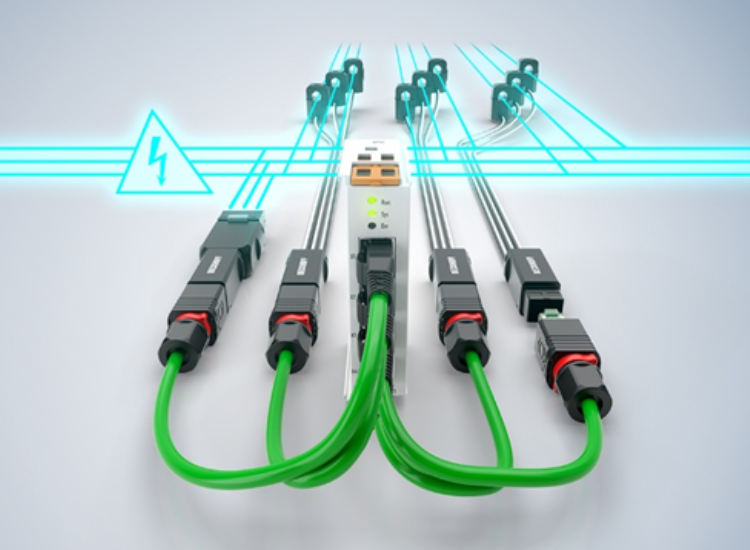

EL3475 可自動檢測機械組裝系統的配置，以便快速輕鬆地進行調試。

測量互感器
可靠且可擴展的功率感測器技術
作為系統供應商，倍福通過其 SCT 電流互感器將功能強大的感測器直接集成到基於 PC 的控制器中 - 從測量值採集到基於雲的數據傳輸。用戶可以從一系列可擴展的設計和性能等級中進行選擇，以確保非常適合任何應用。廣泛的 SCT 產品群組包括：
● 用於樓宇技術的高性價比變壓器組
● 用於機械製造的標準工業變壓器
● 適用於具有最高精度要求的測試台和應用的高精度解決方案

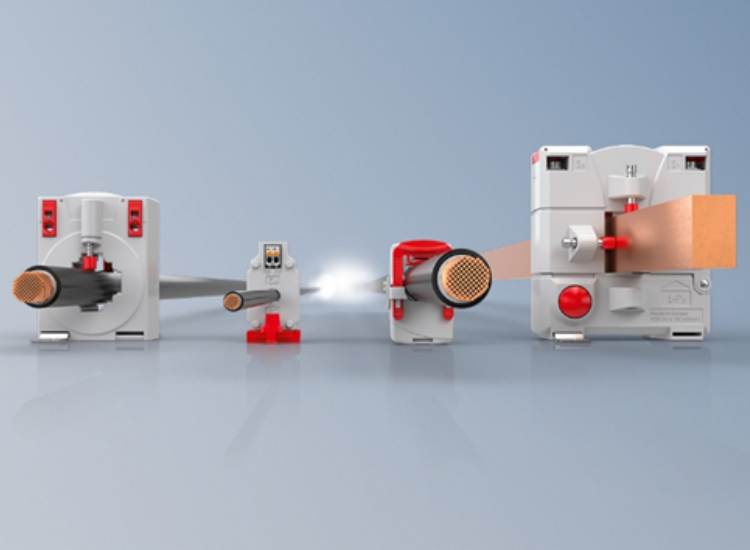

SCT 電流互感器具有高度可擴充性，適用於任何應用。

TwinCAT
精確評估電流和電壓數據
TwinCAT 功率監控功能是一個功能強大的 PLC 庫，用於評估原始電流和電壓數據。它允許使用者計算電流、電壓和功率的 RMS 值 - 以暫態、平均值、最大值或最小值的形式提供。此外，該庫還提供全面的網格分析功能，包括頻率確定、頻譜分析和諧波評估，以及用於評估網格品質的總諧波失真（THD）計算。
功能塊支援 1 相和 3 相系統。TEL1300 TwinCAT 3 Scope View Professional 和 TF6420 TwinCAT 3 資料庫伺服器產品適用於測量數據的可視化和長期儲存。
TF6735 TwinCAT 3 IoT Communication App 為隨時隨地遠端監控和分析 TwinCAT 過程數據提供簡單靈活的解決方案。

TF3650 TwinCAT 功率監測功能，用於評估原始電流和電壓數據。

應用機種 Product Model

EL3xxx ∣ EtherCAT Terminals, analog input
Measuring transformers
TF3650 ∣ TwinCAT 3 Power Monitoring
