繞線機解決方案
-
案例名稱 -繞線機解決方案
-
應用機種 -AX-C12EB0MD1T、DVP16SN11T、DVP16SM11N、ASD-B3-0421-E、ECM-B3M-C20604RS1、DOP-110IS、RTU-ECAT、VFD4A8MS21ANSAA
-
關鍵字 -台達AX-C12EB、ASDA B3、B3-E伺服、DOP人機
-
應用說明 -應用說明 Application

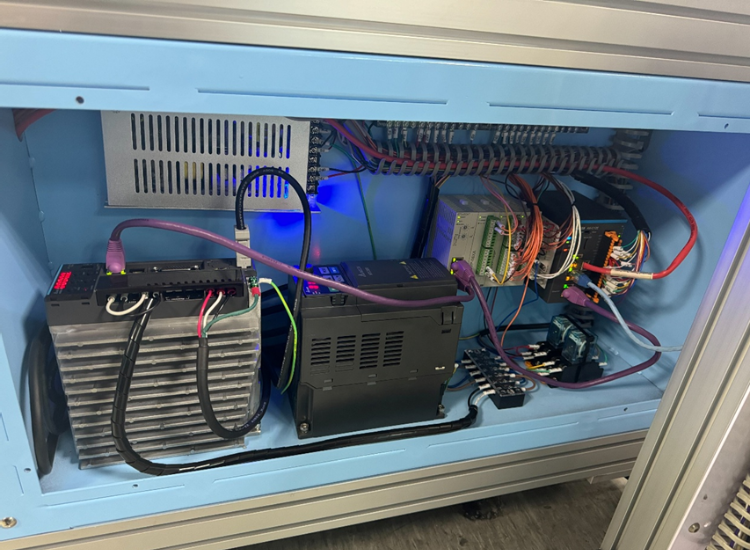

繞線主軸為 MS 變頻器，馬達軸心安裝編碼器為繞線主軸，MS 變頻器可調整為扭力模式避免扭力不足，實現低速運轉時轉速穩定功能，AX-C PLC 有脈波輸入功能，無須另外加裝模組降低成本，利用電子凸輪功能實現可自動化調整繞線圈數、導線直徑、繞線速度、繞線方向等功能，完全取代原有工研院軸卡。
特色優點 Unique Features
AX-C系列運動控制型CPU
1. 一機滿足基本運動控制功能：基本同步軸支援高達 12 軸，內建 EtherCAT 口、Ethernet 雙網口、SD 卡槽。I/O介面提供 RS-485 通訊口，內建編碼器差動訊號輸入介面，並提供 16 點輸入(4 組 200kHz 高速計數器輸入) 與 8 點輸出 (4 軸 200kHz 脈波輸出)。
2. 強大運算效能：採用優於市售同級產品的高效處理器，基本指令處理速度可達 1 ns，程式增加，效能高速穩定不打折。
3. 配置擴充靈活便利：可彈性搭配台達提供多種 EtherCAT 遠端模組方案，依客戶需求達到最適 I/O 配置。
台達 MS 變頻器：高過載能力
重載 （Heavy Duty）下，過載能力為額定輸出電流的 150% 60 秒、200% 3 秒，使繞線時需壓線短暫重載不異常停機。
應用機種 Product Model
* 台達 Delta AX-C12EB
* 台達 Delta ASDA B3
* 台達 Delta B3-E伺服
* DOP人機
結論 Conclusion
透過台達 CODESYS 系列運動控制型 CPU 的強大功能，可實現高精度、快速定位與平穩運行，為設備提供高效、便捷的運作環境及精確的運動控制能力，進一步優化生產效率與產能，滿足產業機械升級的多元需求。同時，中和碁電具備整合各式自動化解決方案的豐富經驗，是協助客戶打造高性價比應用的最佳合作夥伴。
