BECKHOFF 震動分析解決方案 – 高精度振動監測與預診斷系統
-
案例名稱 -BECKHOFF 震動分析解決方案 – 高精度振動監測與預診斷系統
-
應用機種 -ELM3704-0001（高精度多功能量測模組）， TF3600（TwinCAT Condition Monitoring 軟體套件）
-
應用說明 -應用說明 Application
在精密設備（如繞線機、IC 載板、主軸加工、風扇、伺服軸承）中，振動分析是故障預警與預測性維護的關鍵。透過 BECKHOFF 的 ELM3704 高精度模組，能即時擷取馬達 、軸承等元件的細微振動訊號。
這些數據會即時送入控制器中，由 TF3600 執行 FFT 頻譜分析、包絡線分析等數據處理。相較傳統獨立硬體模組，此方案直接整合於 PC-based 控制平台中，優化反應時間並降低硬體建置與維護成本。

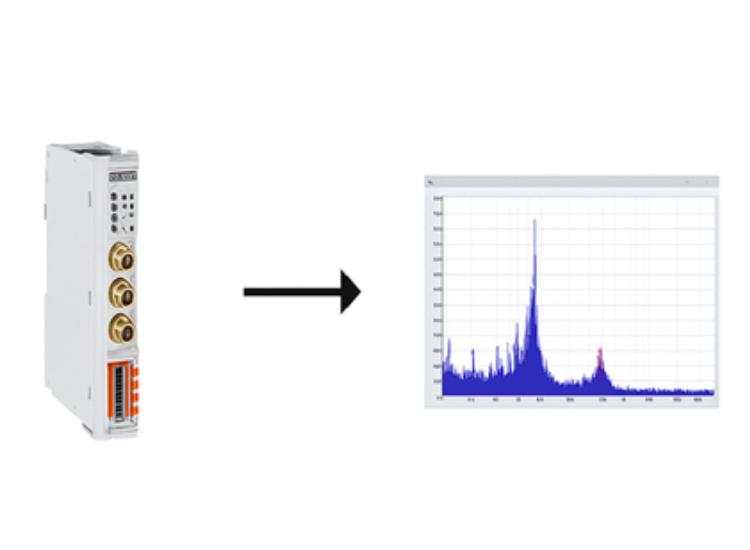

運作流程示意>>>
1. 感測器 擷取振動訊號（如 IEPE 加速度規）
2. ELM3704 高速擷取訊號（最高 20 kSps）
3. EtherCAT 傳輸 到 BECKHOFF 控制器（如 C6032）
4. TF3600 軟體 即時運算 FFT、趨勢預測
5. 故障發生前提出預警或自動觸發機台保護機制
特色優點 Unique Features
● 支援超過 30 種訊號來源：電壓 （±60V~±20mV）、電流（±20mA）、IEPE、RTD（Pt100）、熱電偶、電橋等
● 高精度＋高採樣率：10~20 kSps、誤差低於 0.01%（100ppm）
● 即時 FFT 頻譜分析（透過 TF3600）
● 整合式 PC 架構：無須獨立振動分析模組
● 節省布線成本：透過 EtherCAT 傳輸所有測量與控制資料
● 金屬外殼防 EMI 干擾，適用工業現場
整合價值 Intergrated Value
● 取代傳統獨立振動分析器與外部 PC → 節省成本與維護時間
● 可同時分析多通道訊號（4通道＋多任務）
● 使用 TwinCAT 平台統一程式環境與視覺化 HMI
● 可與其他 IO（溫度、壓力、馬達迴授）一起整合分析，避免誤報
應用機種 Product Model
* BECKHOFF ELM3704-0001（高精度多功能量測模組）
* BECKHOFF TF3600（TwinCAT Condition Monitoring 軟體套件）
