自來水廠應用案例-AS系列整合DTK溫控器與資料蒐集系統
-
案例名稱 -自來水廠應用案例-AS系列整合DTK溫控器與資料蒐集系統
-
應用機種 -AST228T-A、DTK4848V12、DOP-107PV、DOP-107EV
-
關鍵字 -AST228T-A、DTK4848V12、DOP-107PV、DOP-107EV
-
應用說明 -應用說明 Application
自來水廠溫控與數據監控應用說明
系統會即時收集水壓與水溫數據，透過 RS-485 通訊方式回傳至 HMI，介面可即時顯示當前壓力與溫度值，並將數據儲存於人機 SD 卡中。操作人員可利用 HMI 的配方功能，方便監控現場運行狀態與歷史資料，提升管理效率與維護便利性。

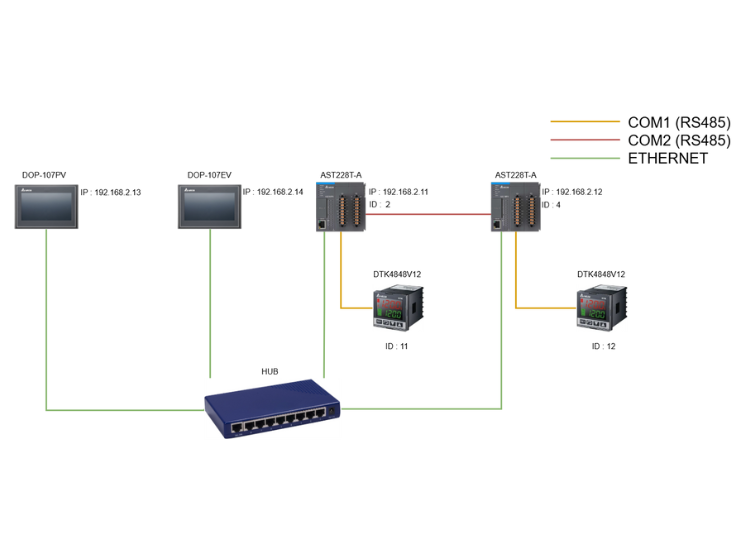

在自來水廠溫控系統中，使用者可透過 HMI 介面直接輸入目標溫度值，該設定透過 EtherNet 或 RS-485 傳送至 PLC，再由 PLC 使用 RS-485通訊將溫度指令寫入 DTK 溫控器內，並調整溫度。
系統支援多套 PLC 之間的即時通訊，透過 EtherNet 或 RS-485 進行資料交握，當系統 A 溫度或壓力數據達到設定門檻時，能自動化發送啟動訊號誌系統 B，進而達到資料交握與流程控制。
特色優點 Unique Features
AS 系列 PLC
● 高速運算：基本指令速度最快可達 25ns，程式容量最高可至 20MB。
● 全新軟體支援：搭配 DIADesigner，提供專案管理、IEC61131-3 編程、參數設定與監控。
● 工業通訊協議：支援 EtherNet / IP ( Scanner/Adapter )、MODBUS-TCP、CANopen DS301。
DOP-100 系列 HMI
● 內建 Lua 編輯器：可直接編程，靈活擴充，滿足多樣化應用。
● 可整合 Linux 系統，開放式系統，程式開發彈性佳且穩定。
● 內建 OPC UA 功能，可實現跨平台的數據交換，與各行業別的上位機進行資料交握，實現不同廠家機台間協作的可能。
DTK 系列溫控器
● 高解析度 LCD：清晰顯示溫度與狀態，資訊一目了然。
● 高速取樣（100ms）：快速回應，確保高精度控溫。
● 精巧設計（600mm 機身）：縮短長度，降低安裝空間需求。
● 國際認證：通過 CE 安規，品質可靠。
結論 Conclusion
將 PLC 與 HMI 與台達 DTK 溫控器與現場水壓錶整合，實現數據紀錄與即時監控，有效減輕人員工作量，不再需至現場抄錶，幫助客戶實現高性價比之應用。若有整合需求中和碁電是自動化控制最佳的選擇。
應用機種 Product Model
* 台達 Delta AST228T-A、DTK4848V12、DOP-107PV、DOP-107EV
