2D雙相機對位 – PCB標靶對位
-
案例名稱 -2D雙相機對位 – PCB標靶對位
-
應用說明 -客戶需求：
● 透過雙相機系統擷取 PCB 上標靶的特徵資訊，進行高精度平台定位與補正。
應用說明 Application
1. 透過穩定打光凸顯標靶特徵後，將 PCB 板置入機台，由傳輸系統完成初步機構定位。接著透過影像系統擷取標靶特徵點，並進行平台補正，以提升定位精度。

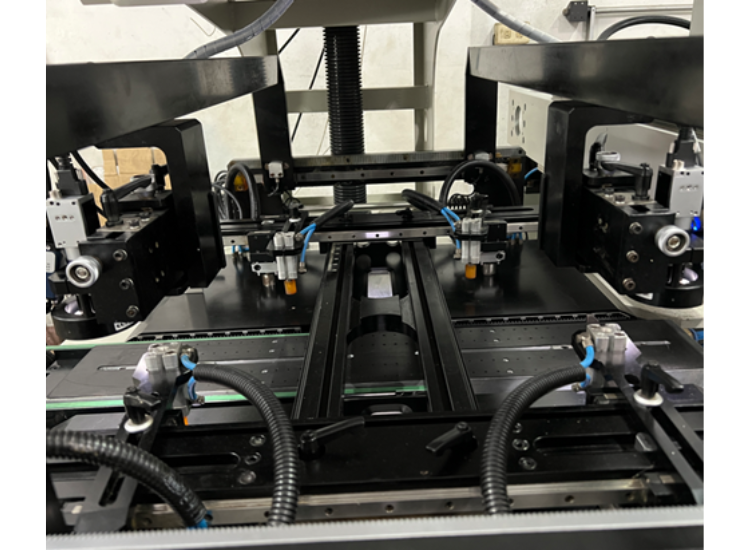

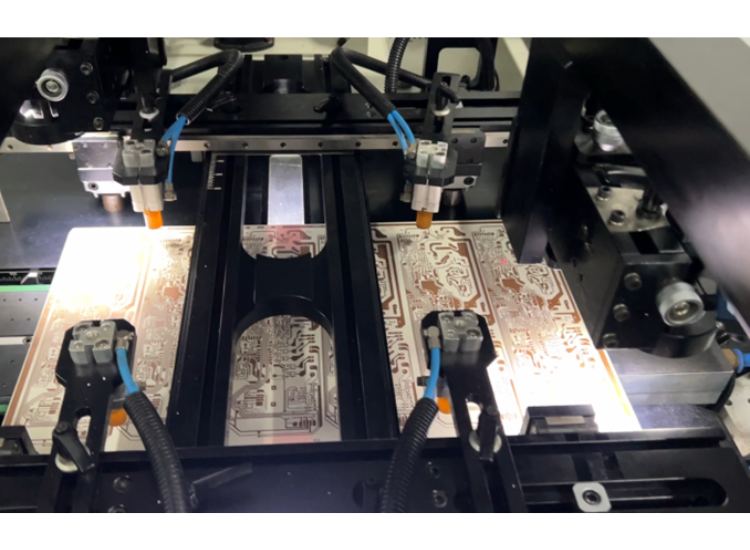

機台送入PCB

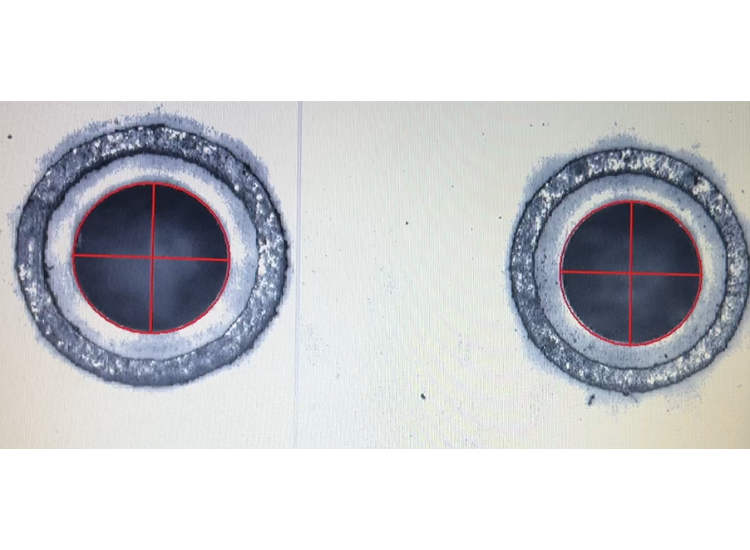

標靶特徵

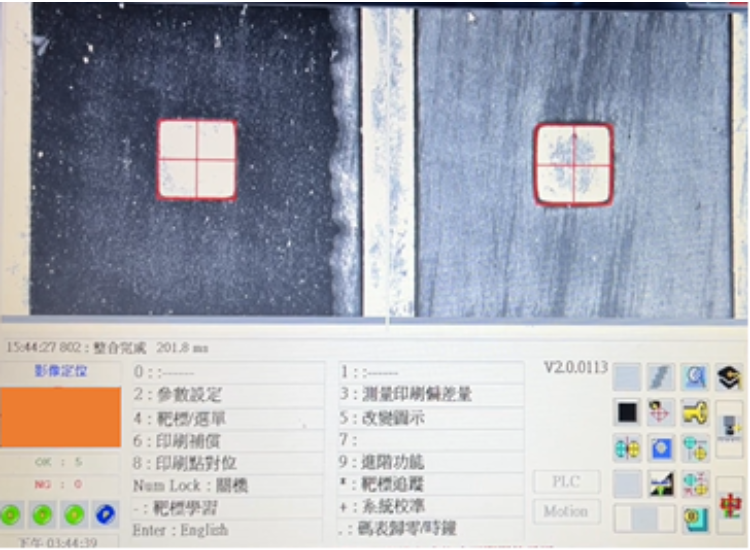

2. 使用特徵擷取演算法辨識目標物件，以進行精確定位，並即時呈現定位結果。

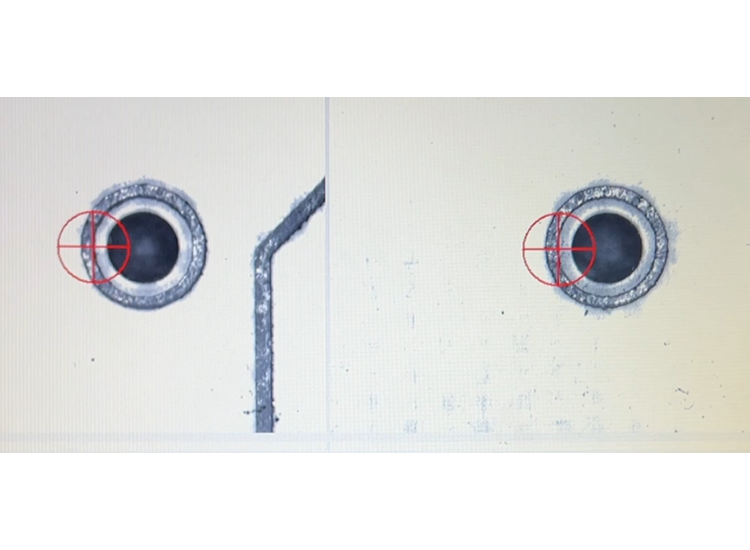

放版後初次定位

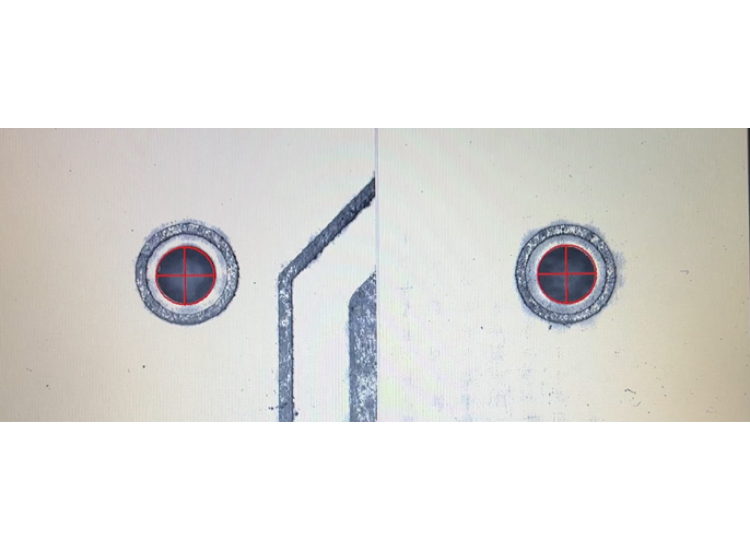

影像定位後會落在圈選範圍內
特色優點 Unique Features
● 根據將標靶物件打亮後，根據內部演算法強化特徵邊緣等。
● 後續經由影像定位補償座標系，將偏移結果移至畫面正中心。
● 可學習方形與圓形標靶特徵，內部特徵也可判定是否有無另外特徵（如圓中有方形 MARK）。
● 程序一頁式調整平台設定、學習標靶特徵、補償偏移、印刷設定等。
● 相機擺設可採用對角、平行或是相機進行對位補償。
應用機種 Product Model
* 檢測方案：2D 雙相機對位平台
* 相機：Basler 系列 2D 相機兩隻
* 光源：CCS 高角度環形白光
