Beckhoff 溫度控制解決方案 – 高精度多區溫度監測與智慧PID調節系統

應用說明 Application

在塑膠射出、封膠設備、IC 封裝、食品製程與精密加熱模組中，溫度控制是穩定製程品質的關鍵因素。

Beckhoff 提供的 EL3204 RTD 模組可直接量測 Pt100 / Pt1000 感測器輸出訊號，以高精度轉換為溫度值，再由 TF4110 溫控模組 於 PLC 中執行即時 PID 計算與控制。

此解決方案可同時支援加熱與冷卻控制邏輯，搭配類比或數位輸出模組（如 EL4004、EL2809）控制繼電器、SSR、閥門等執行元件，形成一個完整的封閉式溫控回路。

相比傳統控制器，Beckhoff 可將所有溫度控制功能整合至 PC-based 平台中，大幅簡化配線與維護。

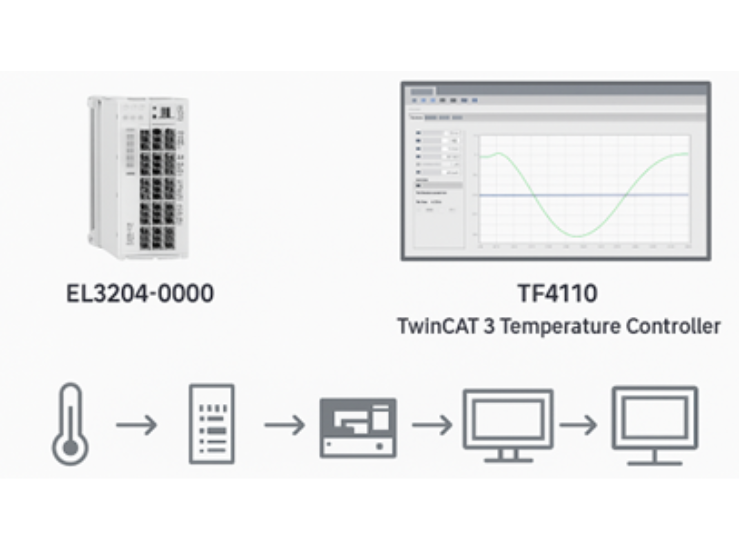

運作流程示意

1. 溫度感測器（RTD / Pt100） → 偵測加熱區或冷卻區溫度

2. EL3204 模組 → 高精度讀取溫度值（16-bit 解析度）

3. EtherCAT 傳輸 → 實時將數據送入控制器（如 C6030 或 CX5130）

4. TF4110 軟體模組 → 於 PLC 內執行 PID 控制算法，輸出加熱/冷卻信號

5. EL4004 / EL2809 → 控制加熱器、風扇、冷卻閥等執行元件

6. TwinCAT HMI / TF1800 → 顯示與監控溫度趨勢、警報

特色優點 Unique Features

✅ 高精度 RTD 量測：支援 Pt100、Pt1000、Ni100 等多種感測器

✅ 多區控制：可同時執行多組 PID 溫控回路（每通道獨立參數）

✅ 即時演算：PID + 前饋控制 + 自動限幅功能

✅ 整合架構：溫控、IO、運動控制皆於同一 PC-based 系統運行

✅ 彈性輸出：支援數位 / 類比輸出控制方式（SSR、PWM、DAC）

✅ 可視化調整：TwinCAT HMI 實時顯示溫度趨勢與控制狀態

整合價值 Intergrated Value

•  以 EL3204 + TF4110 組成一體式 PC-based 溫控方案

•  可擴展多通道控制（每個溫控區獨立 PID）

•  整合 TF1800 HMI 與 TF6100 OPC UA，方便遠端監控

•  節省硬體成本（取代傳統多點溫控器）

•  適合搭配 TF8540 Plastic Processing Framework 建立完整製程平台
