IFD7750 乙太網路通訊轉換器-資料轉換數據蒐集應用
-
案例名稱 -IFD7750 乙太網路通訊轉換器-資料轉換數據蒐集應用
-
應用機種 -IFD7750、AS228T-A、DOP-107EG
-
關鍵字 -Delta IFD7750、AS228T-A、DOP-107EG
-
應用說明 -應用說明 Application

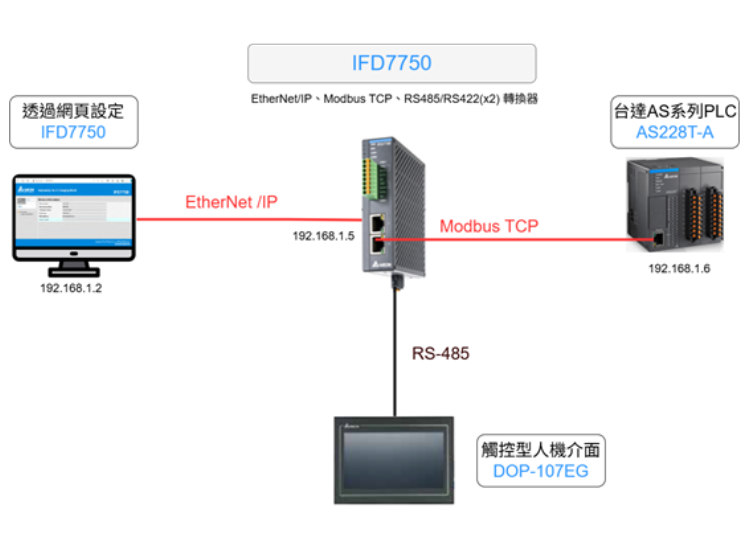

IFD7750 是 Delta 推出的工業網路通訊轉換模組，將 RS-485/RS-422等傳統串列裝置整合至工業乙太網路架構量身設計。在製造現場中，當設備（如 PLC、HMI、傳感器）使用串列通訊時，透過 IFD7750 即可實現「串列裝置→乙太網路」橋接資料，得以傳至上層監控系統。案例中，客戶於自動化產線佈署 IFD7750，將串列通訊設備（HMI）與控制器（PLC）納入 EtherNet/IP / Modbus TCP 網路，提升資料整合能力，同事強化系統維護效率與設備擴充性。
特色優點 Unique Features
● 雙 RS-485 通訊支援：可同時支援兩組 RS-485，單一端口最多可連接 32 台從站；兩端口合計最多可連接 64 台設備。
● 雙埠乙太網路設計：可直接串接乙太網路設備，降低現場交換機需求。
● 前置端子設計，安裝便利：乙太網路埠與 RS-485/ RS-422 端子皆位於模組正面，便於配線與維護。
● 內建 120Ω 終端電阻：省去外接終端電阻的需求，使 RS-485 佈線更簡潔穩定。
● 多協定支援：支援 MODBUS、MODBUS TCP、EtherNet/IP、SNMP 及 User Define（UD Link）通訊協定。
● 易於管理與設定：可透過瀏覽器進入 Web UI 進行參數調整。
● 串列通訊高度相容：支援 MODBUS ASCII/RTU、RS-485/RS-422 自定義通訊格式等串列協定。
● MODBUS 資料交換表：可將 RS-485 從站資料暫存於 FD7750，提高資料整合效率。
● 支援 MODBUS 廣播：適用於大規模裝置初始化或同步需求。
結論 Conclusion
IFD7750 讓傳統 RS-485 設備快速接入乙太網，減少佈線、提升整合效率，是打造穩定、易維護工業網路的高效解決方案。同時，中和碁電具備整合各式自動化解決方案的豐富經驗，是協助客戶打造高性價比應用的最佳合作夥伴。
應用機種 Product Model
* 台達 Delta IFD7750、AS228T-A、DOP-107EG
