視覺檢測專案--金屬件尺寸量測
-
案例名稱 -視覺檢測專案--金屬件尺寸量測
-
應用說明 -客戶需求：根據機械圖紙 (*.cad) 標定數據，量測產品各項尺寸。
應用說明 Application

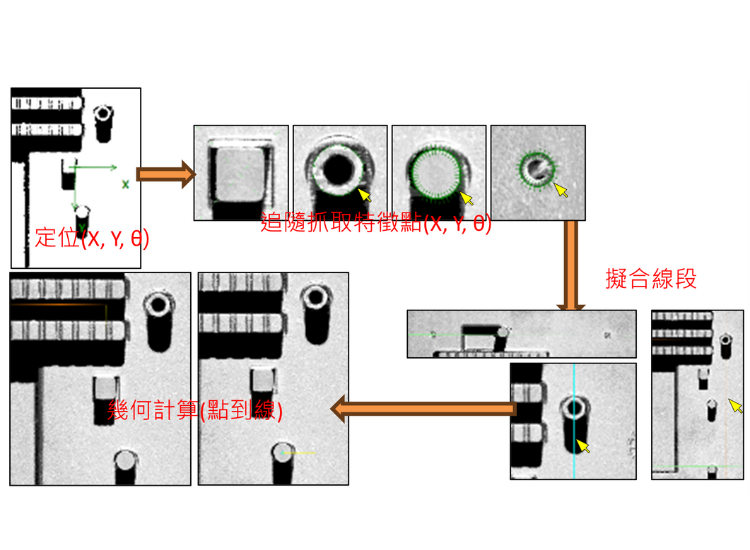

亮度圖：用於 2D 尺寸量測。
取像→定位→抓取特徵點→擬合線段→幾何計算(點到線)。

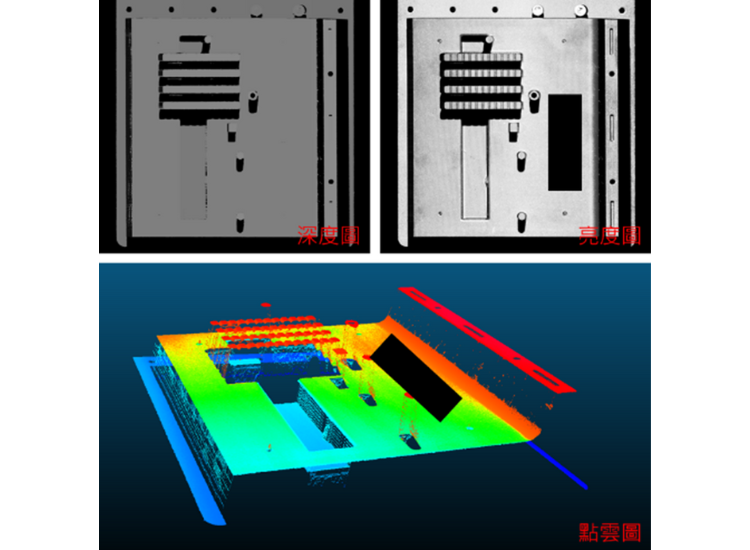

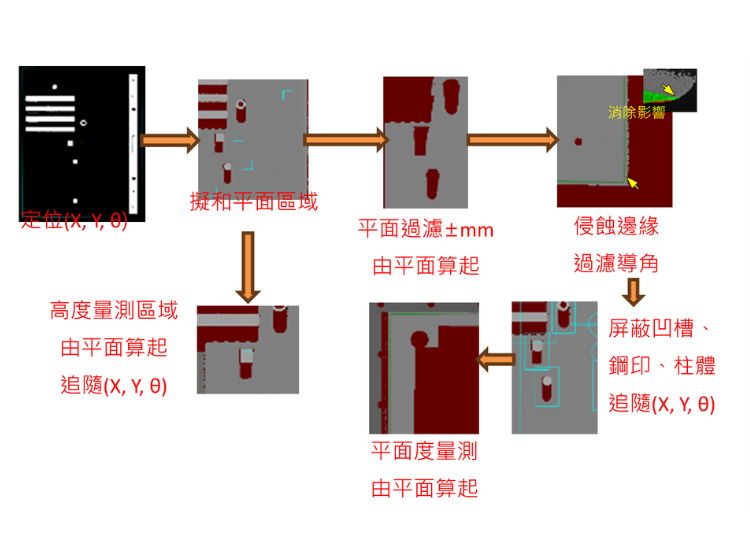

深度圖：用於 3D 尺寸量測。
取像→定位→抓取/擬合線段→柱體高度計算(從擬合面算起)
→平面過濾(由平面算起±mm)→侵蝕(過濾導角)
→屏蔽(凹槽、鋼印、柱體)→平面度量測(從擬合面算起)
特色優點 Unique Features
● 配合客戶檢測需求搭建方案，並保留操作端口應對未來新增的產品種類，令客戶可自行新增操作、且操作界面方便簡易。。
● 以 3D 輪廓掃描儀取得 2D 與 3D 之圖像量測指定項目。
● 在限定時間內完成視覺檢測及 OK/NG 結果輸出。
● 內建多種通訊協定可供客戶串接設備進行結果以及數據輸出、報表保存等。
應用機種 Product Model
* 檢測軟體：MOZI 檢測系統
* 相機：SR7240 輪廓掃描儀
