套標機應用案例
-
案例名稱 -套標機應用案例
-
應用機種 -GM1、A6、Remote I/O、WH
-
關鍵字 -GM1、A6、Remote I/O、WH
-
應用說明 -應用說明 Application
套標機應用說明：
透過在入料區使用兩個光纖感測器計算瓶子通過的時間差，並在人機輸入感測器對應砲筒位置的距離使其能夠自動計算下標時機，減少對應不同送料速度時的參數設定，且 A6 伺服的高速高精度特性可以明顯降低在高速套標時出現的誤差量。

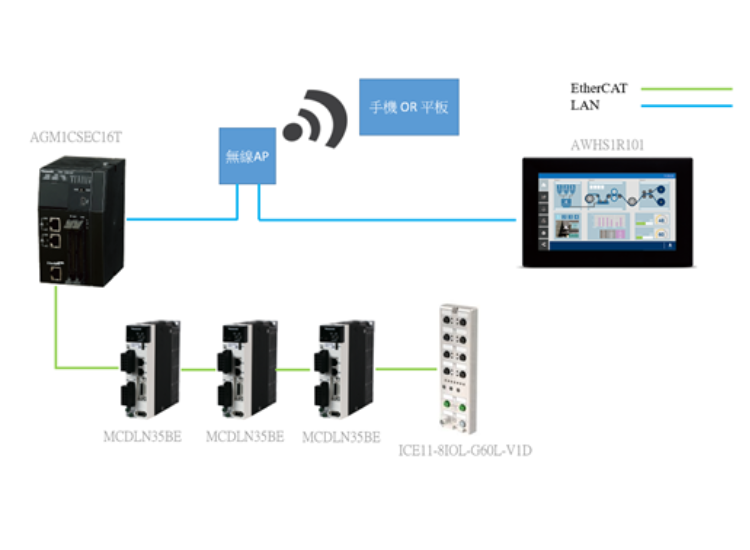

膜原料輸送方面透過在料捲上方及張力桿安裝位置各安裝一個超音波感測器，透過 Remote I/O 模組將讀值透過 EtherCAT 讀進 GM1 控制器，用於動態調整輸送膜的速度並使張力穩定。
WH 人機可建立獨立的 web 畫面使外部設備能夠以最精簡的方式監控到機台目前的運行狀態。
特色優點 Unique Features
松下 GM1 PLC
● 高速運算：程式可與 EtherCAT 週期同步，最快可達 0,5ms。
● 軟體支援：搭配 GM Programmer 編成軟體、IEC61131-3 編程。
● 工業通訊協議：EtherNet/IP (Scanner / Adapter)、MODBUS-TCP、Codesys V3 ETH。
● 物聯網協議：OPC UA server、MQTT Client。
WH 系列 HMI
● 資料庫功能：OPC UA、MQTT、SQL 資料庫建立。
● 軟體編輯：可透過 Excel 表格方式編輯警報、標籤、配方等內容。
● 內建 Java Script：可以透過物件導向指令來對內部元件或通訊標籤做控制。
● 支援 FDA 21 CFR Part：可發行使用者管理、監察數據記錄的追溯資訊、x.509 數位憑證的功能。
● 可線上模擬人機畫面跟實體 PLC 通訊。
A6 系列伺服
● 23 bits 高解析度，3.2 kHz 高速響應。
● 馬達長度比名片長度更短 (＜60mm)
● 免使用電池就可使用絕對型編碼器功能。
結論 Conclusion
透過 GM1 的 EtherCAT 使動作跟連接的 RemoteIO 訊號同步增加穩定性，WH 人機能夠透過精簡的話面呈現讓場內人員在大量管理設備時擷取關鍵資訊，可以使廠內管理更加輕鬆。
應用機種 Product Model
* 松下 Panasonic GM1、A6、Remote I/O、WH
