CIS相機 – 鍵盤膜取樣
-
案例名稱 -CIS相機 – 鍵盤膜取樣
-
應用說明 -客戶需求：透過CIS相機取得完整一張鍵盤膜樣本。
應用說明 Application
1. 透過一體式整合 LineScan 與背光板光源進行取樣。

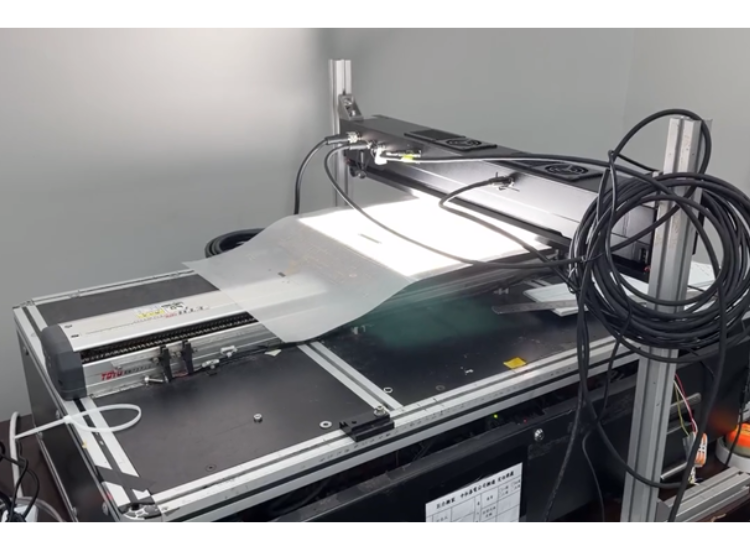

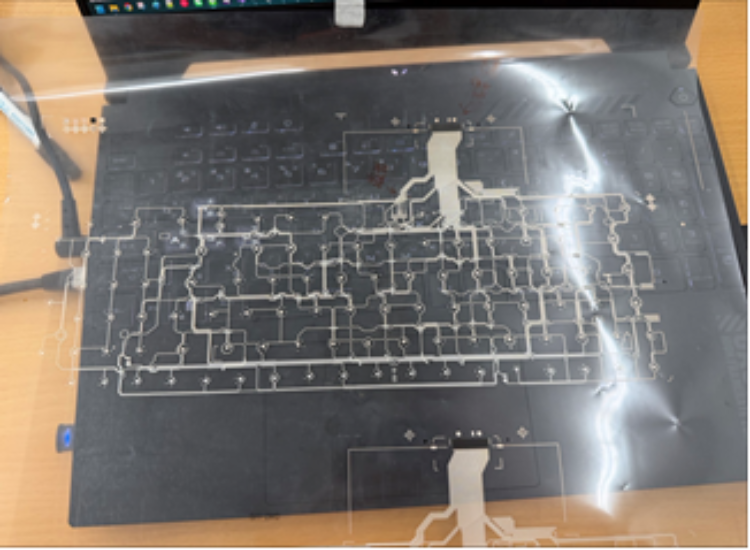

機台送入鍵盤膜

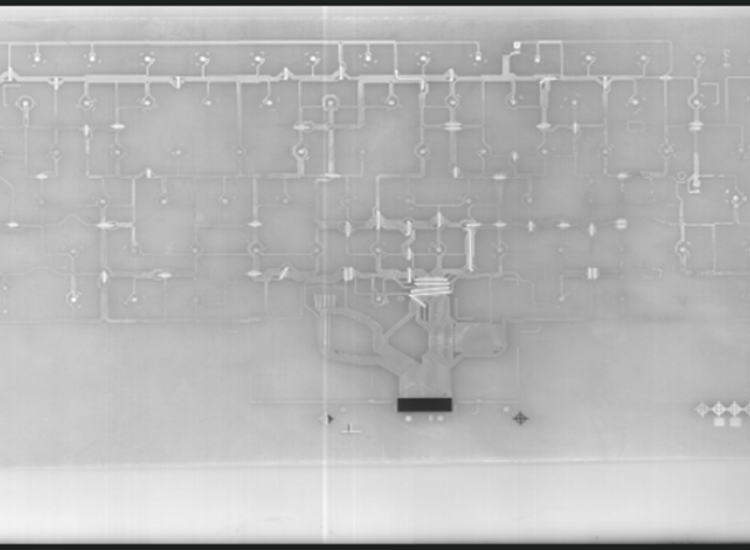

鍵盤膜背光效果

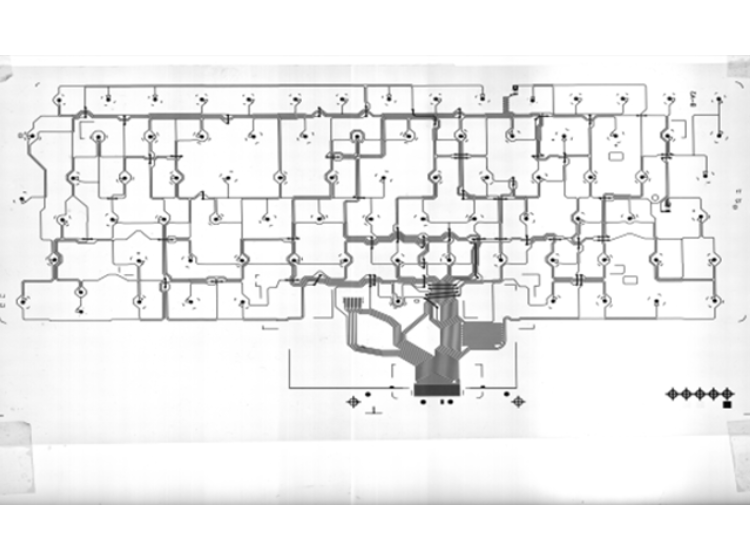

正光鍵盤膜效果
2. 使用 Encoder 計算平台取樣時間與曝光時間後可達 1:1 效果。

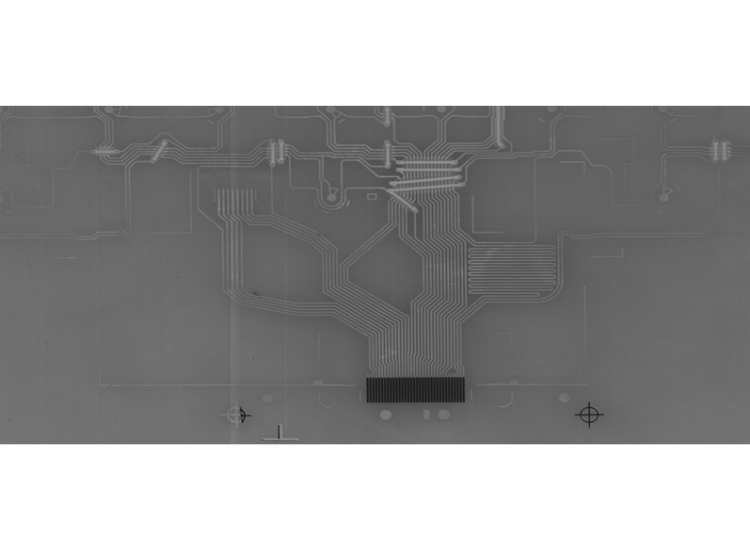

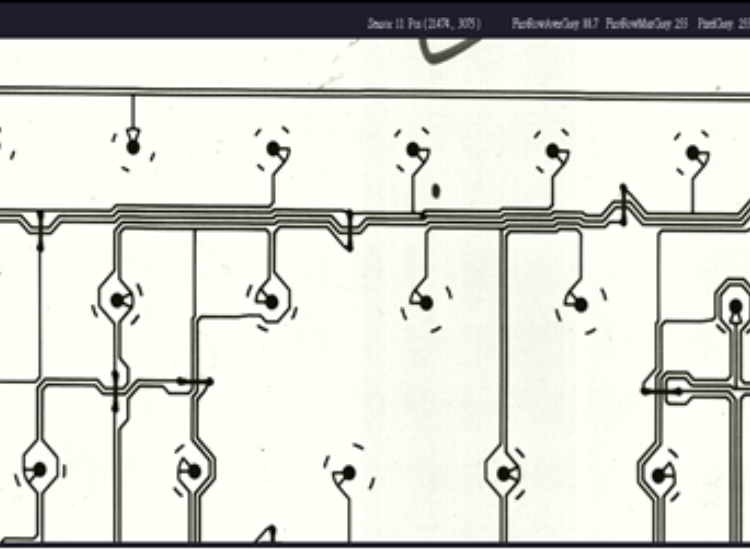

背光板放大圖樣效果

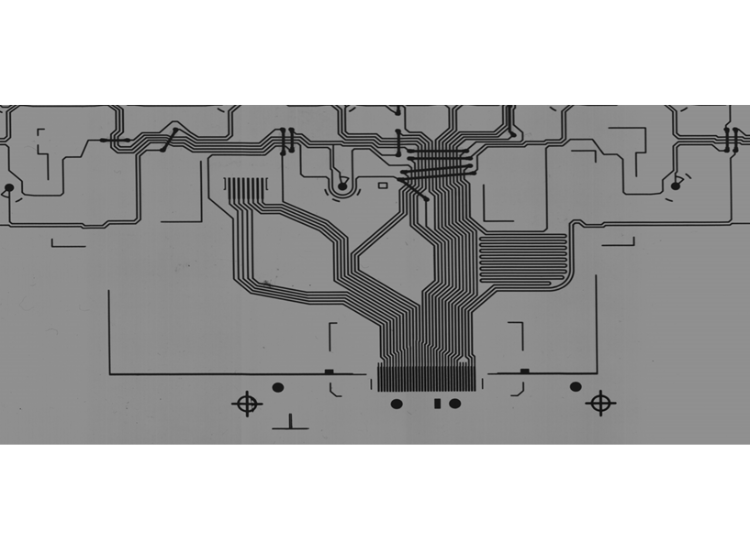

正光放大圖樣效果
特色優點 Unique Features
● 將編碼器與相機輸入訊號接入，根據平台移動速度與相機採樣率進行計算。
● 棋盤格校正模式，可將影像穩定在 1:1 情況下取圖。
● 可使用背光效果凸顯線路輪廓。
● 採樣圖可切割等比例進行個別分析，也可將圖組合一張完整圖樣。
● 配置 CIS 相機比 LineScan 來的更快速、方便。
● 鏡頭配置固定 1 倍、直接根據產品手冊挑選所需相機精度。
● 自帶光源，也可通過外部光源進行 Trigger 審頻、恆亮。
● 內建圖像拼接功能，可決定進圖方向性選擇拼接方法（由左至右 or 由右至左）。
● 二次開發支援 C#，且有範例可快速上手撰寫與使用。
● 相機自帶微調距離，可調整幅度為 10mm。
應用機種 Product Model
* 檢測方案：鍵盤膜取樣，平替 Linescan 架構
* 相機：蘇映視 CIS 相機
* 光源：內建兩條高亮度線光，搭配驅動器可使用閃頻觸發或純背光方法。
