MOZI 檢測物品及客戶需求

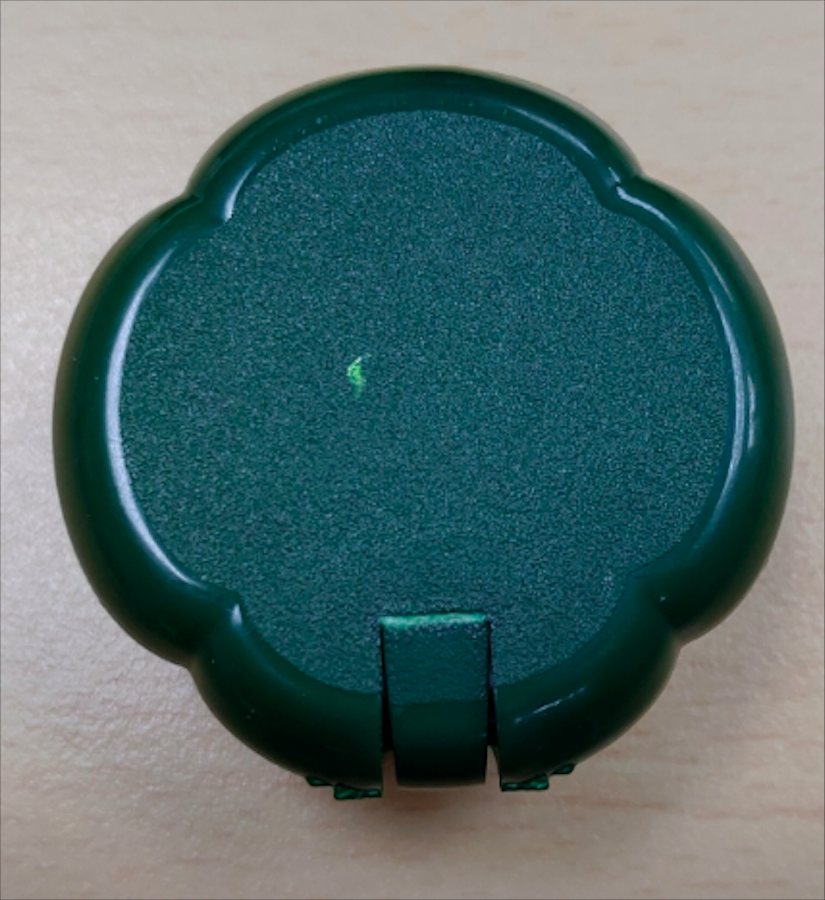

判斷塑膠蓋之正面的NG(外觀缺損、瑕疵)

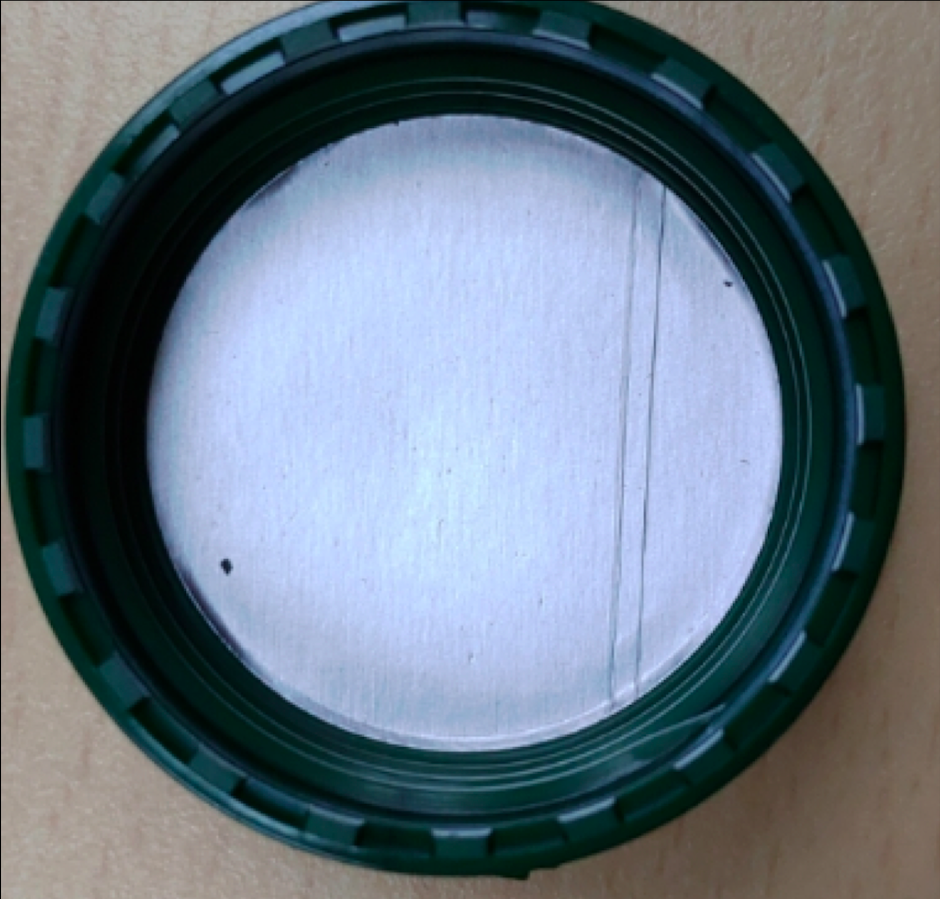

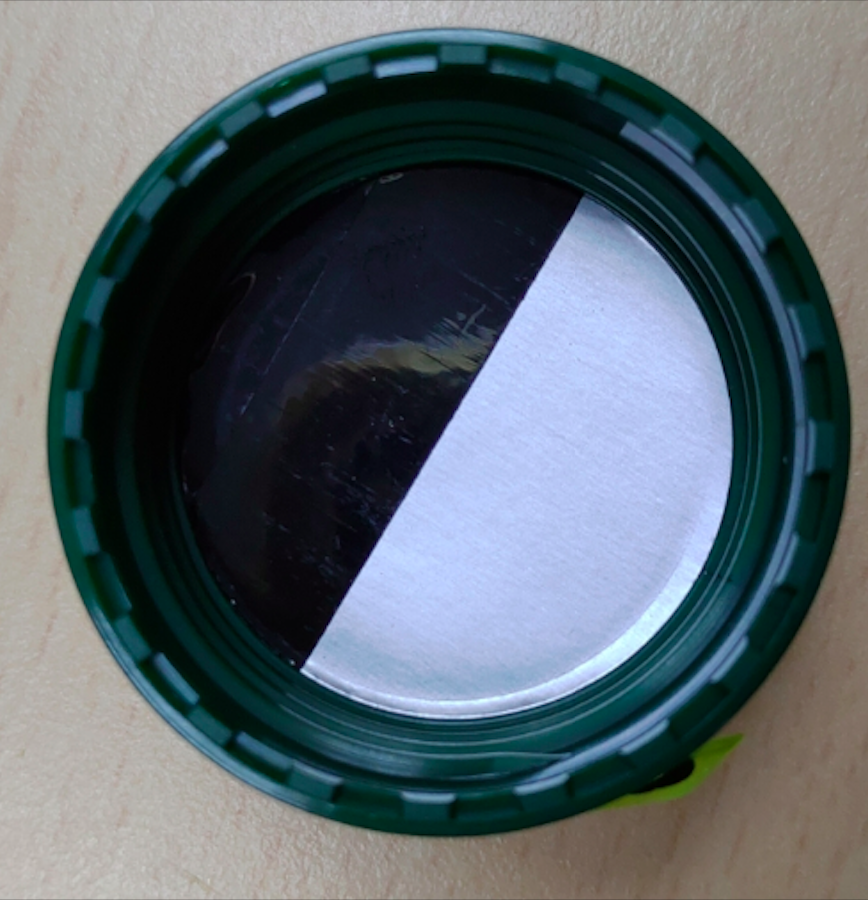

以及反面的瑕疵(墊片缺損、瑕疵)
-
案例名稱 -MOZI 檢測物品及客戶需求
-
系統架構圖
-
應用說明 -
應用說明 Application

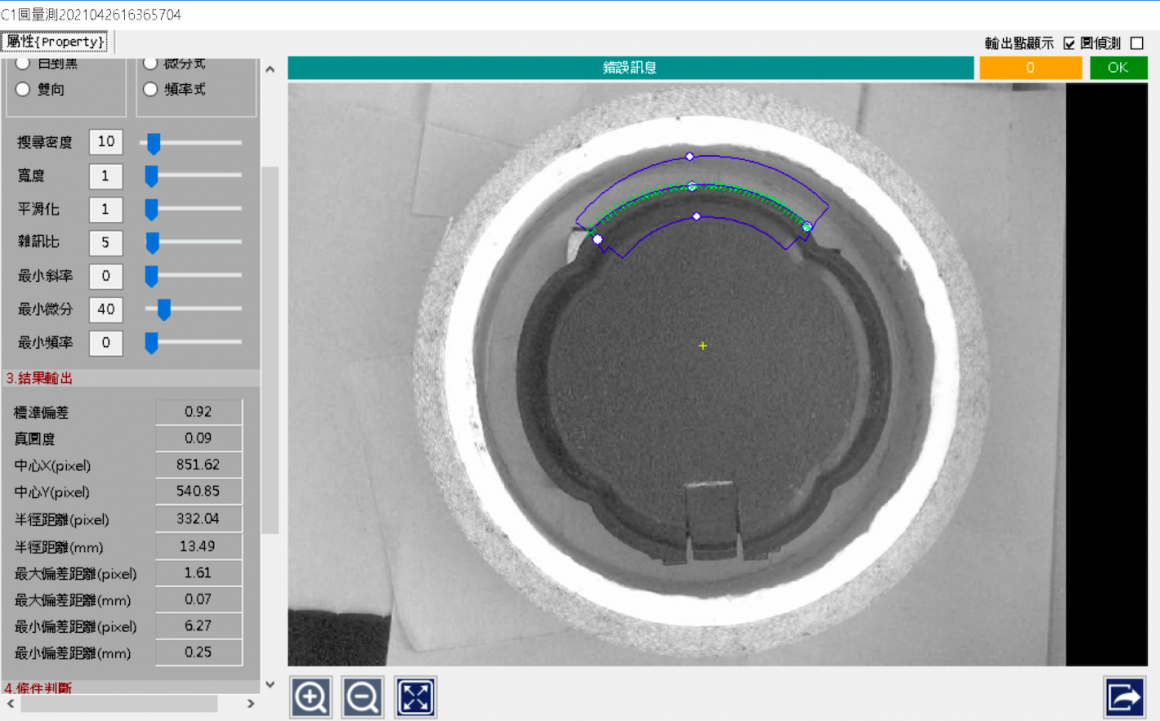

- 圓邊緣量測: 透過可搜尋的圓形框抓取擬合圓邊緣，
找尋方式由黑到白，白到黑及雙向，搭配模式及參數調整

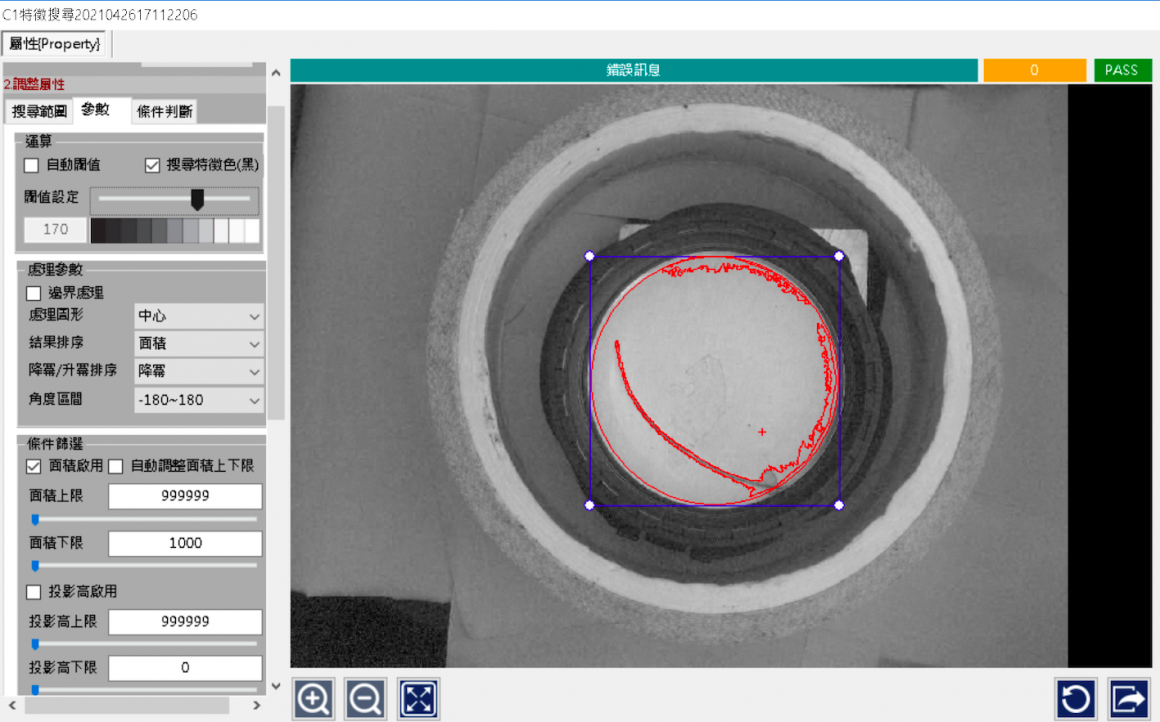

可取得圓中心、真圓度、半徑值提供檢測使用 - 特徵搜尋: 可針對灰階濃淡度設定閥值，以及特徵面積進行過濾
搭配參數調整取得特徵面積值
特色優點 Unique Features
- 可取得有效判斷數值:
(1)圓邊緣量測：
針對真圓度、以及半徑設定產品的合格標準。
產品上若有瑕疵特徵，可藉由參數設定取出是否有NG瑕疵。
- 可搭配光源眾多
本案件為搭配客製光源，亦可達到穩定檢測效果。
應用機種 Product Model
- 檢測軟體：MOZI檢測系統
- 相機：Basler-ace系列相機
- 鏡頭： Basler-CCTV鏡頭
- 光源： CCS同軸光
