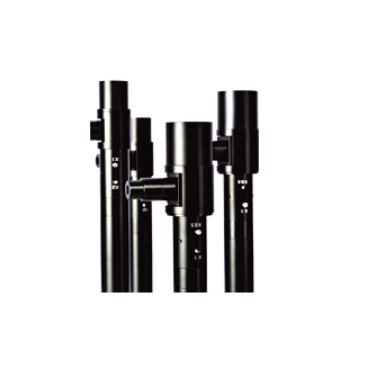

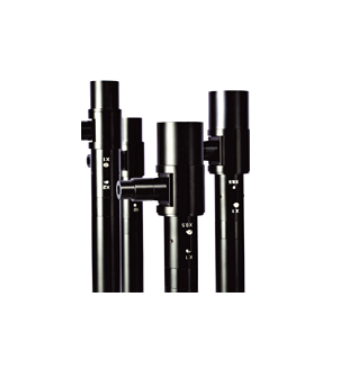

Optart TV-F Series 工业镜头
Magnification Switchable Object Side Telecentric Lens-
型号
Model
镜头倍率
Optical magnification
(X)
有效光圈
F #
工作距离Working Distance(mm)
O/I (mm)
景深
Depth of Field(mm)
物侧NA
Object side NA
分辨率
Optical
Resolution(
TV失真度
TV Distortion(%)
重量
Weight(g)
镜头接口
Lens Mount
最大适合摄像机
Suitable Sensor(φmm)
TV0510-156-M
0.5 ⇔ 1
F16.7
156
348.53
3.36 ⇔ 0.84
0.015 ⇔ 0.03
22.4 ⇔ 11.2
0.02 ⇔ 0.03
136
C
1/2"”
TV1020-115-F
1 ⇔ 2
F25
115
349.53
1.49 ⇔ 0.37
0.02 ⇔ 0.04
16.8 ⇔ 8.4
0.04 ⇔ 0.03
199
C
1/2"
TV2040-115-F
2 ⇔ 4
F33.3
115
383.73
0.57 ⇔ 0.14
0.03 ⇔ 0.06
11.2 ⇔ 5.6
0.02 ⇔ 0.02
221
C
1/2"
TV0510-130-F
0.5 ⇔ 1
F16.7
130
311.88
3.36 ⇔ 0.84
0.015 ⇔ 0.03
22.4 ⇔ 11.2
0.13 ⇔ 0.08
165
C
1/2"
TV1020-156-F
1 ⇔ 2
F25
156
427.33
1.49 ⇔ 0.37
0.02 ⇔ 0.04
16.8 ⇔ 8.4
0.01 ⇔ 0.01
217
C
1/2"
TV2040-156-F
2 ⇔ 4
F50
156
461.53
1.09 ⇔ 0.27
0.02 ⇔ 0.04
16.8 ⇔ 8.4
0.01 ⇔ 0.01
238
C
1/2"
TV0510-220-F
0.5 ⇔ 1
F15
221
449.63
2.90 ⇔ 0.73
0.0167 ⇔ 0.0333
20.1 ⇔ 10.1
0.00 ⇔ 0.02
234
C
1/2"
TV1020-220-F
1 ⇔ 2
F25
221
483.83
1.49 ⇔ 0.37
0.02 ⇔ 0.04
16.8 ⇔ 8.4
0.01 ⇔ 0.01
276
C
1/2"
TV0510-290-F
0.5 ⇔ 1
F16.7
290
550.3
3.36 ⇔ 0.84
0.015 ⇔ 0.03
22.4 ⇔ 11.2
-0.01 ⇔ 0.01
255
C
1/2"
TV1020-290-F
1 ⇔ 2
F33.3
290
584.23
2.29 ⇔ 0.57
0.015 ⇔ 0.03
22.4 ⇔ 11.2
0.01 ⇔ 0.01
259
C
1/2"
※利用画素尺寸10μm,单一波长550nm来做计算※机构最大外径不包含内同轴部分
