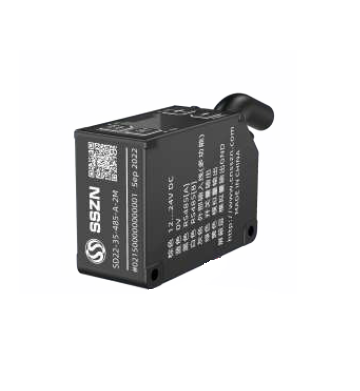

SinceVision 深视智能 SD22系列
三角反射原理
1. 最快采样频率可达 3kHz
2. 重复精度1μm(SD22-15)，±0.1%的 F.S.的线性度
3. 出光口和接收区域都采用玻璃镜片，对比压克力板具有耐温性更好、抗腐蚀、透光性更好、有效防止刮花等特性
4. 配备四位数显的显示面板和四个案件，可实现多功能的简单设定
5. 丰富的通讯方式，模拟电压/模拟电流输出独立选择，支援EtherCAT模块，同时提供RS485通讯(支援ModbusRTU)
2. 重复精度1μm(SD22-15)，±0.1%的 F.S.的线性度
3. 出光口和接收区域都采用玻璃镜片，对比压克力板具有耐温性更好、抗腐蚀、透光性更好、有效防止刮花等特性
4. 配备四位数显的显示面板和四个案件，可实现多功能的简单设定
5. 丰富的通讯方式，模拟电压/模拟电流输出独立选择，支援EtherCAT模块，同时提供RS485通讯(支援ModbusRTU)
-
型号
检测距离
量程
角度特性
光斑尺寸
线性度
重复性精度
透明体检测
对设直接输出厚度
编码器触发
采样频率
激光等级
通讯方式
控制器
线缆类型
尺寸
SD22-15
10mm-20mm
10mm
30°
参考距离:50*200μm
±0.1%的 F.S.
1μm
-
-
-
0.5kHz-3kHz
CLASS II
RS485 (支持ModbusRTU)/开关量/模拟量/EtherCAT(需配套模块)
-
高柔屏蔽线缆
(可走拖链)
44.47*17.8*31
SD22-35
20mm-50mm
30mm
20°
参考距离:100*580μm
6μm
44.47*17.8*31
SD22-100
50mm-150mm
100mm
8.8°
参考距离:300*1500μm
20μm
44.47*17.8*31
SD22-150
50mm-250mm
200mm
5.9°
参考距离:400*2300μm
60μm
44.47*17.8*31
