SinceVision 深视智能 SE1-010K4
-
技术规格
感测头主要技术指标
测量范围
边缘：±5mm；测宽：10mm
收发头距离
最大300mm
光源
半导体红色雷射
线性度
收发头距离100mm 時：±0.4%FS （±40μm）
重复精度
5μm
回应时间
250μs
介面
RS485
环境温/湿度
-10℃～+50℃/35～85%RH（无凝露结冰）
储存温/湿度
-20℃～+70℃/35～85%RH（无凝露结冰）
防护等级
IP67
外壳材料
铝合金
尺寸
21mm×61mm×10.6mm
控制器主要指标
型号
SEA-DM2-A/V
SEA-DM2
感测头连接数量
Max. 2 对感测头
Max. 2 对感测头
感测头连接方式
M8 6 针连接器
M8 6 针连接器
感测头通信方式
RS-485（电缆线最长10m）
RS-485（电缆线最长10m）
显示测量值
TFT 萤幕
TFT 萤幕
显示指示灯
电源指示灯：绿色；输出指示灯：红
电源指示灯：绿色；输出指示灯：红
I/O 外部输入
1路（同时对感测头通道1/通道2有效）
I/O 开关量输出
2路输出PNP/NPN可选集电极开路
Max.100mA/DC 24V残留电压1.8V以下
I/O 类比输出
2路输出类比电流/电压
电流：4～20mA（最大负载300Ω）
或电压：0～10V（输出电阻100Ω）
防护等级
IP50
IP50
使用环境温/湿度
-20℃～+50℃/35～85%RH（无凝露结冰）
-20℃～+50℃/35～85%RH（无凝露结冰）
储存环境温/湿度
-20℃～+70℃/35～85%RH（无凝露结冰）
-20℃～+70℃/35～85%RH（无凝露结冰）
安装方法
35mm DIN（可导电）
35mm DIN导轨（可导电）
外壳材质
PC+玻纤
PC+玻纤
EtherCAT 通讯单元技术指标
型号
SU1-EC
EtherCAT 节点间距离
Max. 100m
EtherCAT 传输速度
100Mbps
EtherCAT 对应功能
过程数据通信，信箱通信
连接感测器可连接机型
控制器SEA-DM2
连接感测器可连接个数
最大8个控制器（16对感测头）
连接感测器可连接形式
10针连接器
PDO 通讯资料传输
支援
SDO 通讯资料传输
支援
使用环境温/湿度
-20℃～+50℃/35～85%RH（无凝露结冰）
储存环境温/湿度
-40℃～+70℃/35～85%RH（无凝露结冰）
防护等级
IP50
安装
35mm DIN 导轨（可导电）
外壳材质
PC+玻纤
纠偏感测器型号说明

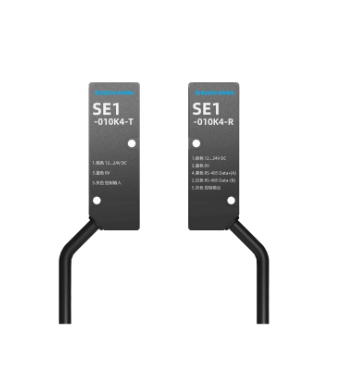

发射感测头
SE1-010K4-T
接受感测头
SE1-010K4-R
控制器
SEA-DM2-A/V；SEA-DM2
EtherCAT 通用通讯模组
SU1-EC
2m 长Y 型线缆
SCB-EY-HA3-2m
5m 长Y 型线缆
SCB-EY-HA3-5m
5m 长延长线缆
SCB-EF-HA3-5m
