台达运动控制系统
四色凹版印刷机
解决方案

本方案主要用于饰面装饰纸和 PVC 装饰复合膜的印刷生产线。

● 强大的系统架构，可实现高精度控制
    ■ 遵循 CANopen DS301 基本通讯协议和 DSP402 运动控制协议，方便用户快速入门，迅速的进行项目开发。
    ■ 系统采用 DVP50MC11T 运动控制器为 EtherCAT 总线，通讯速率为 100 Mbps。
    ■ 印刷精度高達 ±0.01mm，可在速度 170m/min（辊直径 1230mm）時进行补偿。

● 单轴控制数量多，设备易扩展
    ■ DVP50MC11T 控制器可控制高达 24 实轴，在此次四色印刷的基础上，对于多色印刷具有易扩展性。

● 多层工业网络，优化解决方案

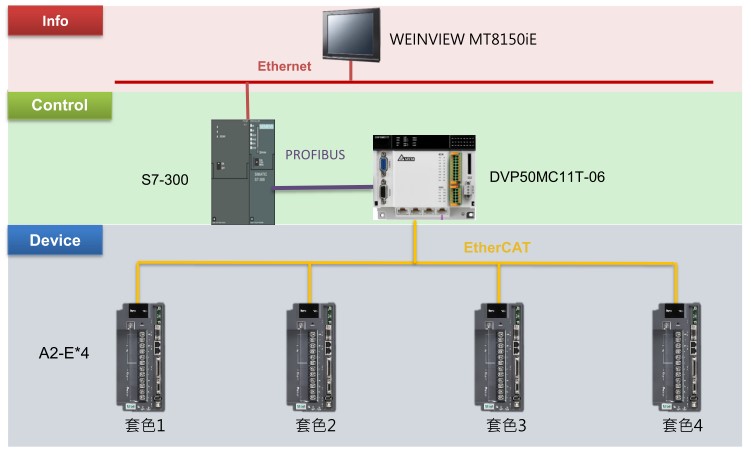

    ■ 使用DVP50MC11T 运动控制器组建多层工业网络，并可以与西门子 S7-300 经由 PROFIBUS 总线模块进行实时数据交换。
